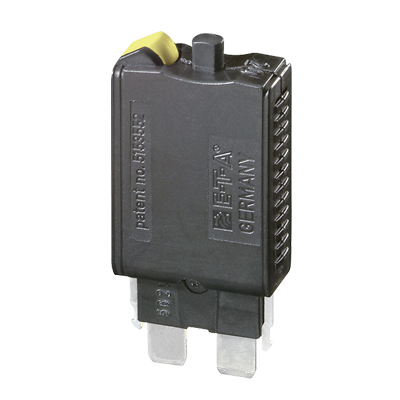

Typ: 1170
Einpoliger, thermischer Kfz-Sicherungsautomat in Kleinbauweise mit farbigem Handauslöser. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Steckbar in Kfz-Flachsicherungshalter.
Geräteversion 1176 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe).
Technische Daten
| Nennspannung: | |
|
|
| Nennstrom: | |
| von 3 A bis 25 A |
|
| Polzahl: | |
|
|
| Montage: | |
|
|
| Anschlüsse: | |
|
|
| Betätigung: | |
|
|
| Hilfskontakte: | |
|
|
| Spritzwasserschutz: | |
|
|
| Beleuchtung: | |
|
|
| Lebensdauer: | |
| Verhalten bei Bemessungsstrom: 3...25 A 6 000 Schaltspiele mit IN 3...20 A 3 000 Schaltspiele mit 2 x IN 25 A 1 000 Schaltspiele mit 2 x IN |
|
| Schaltvermögen Icn: | |
| 400 A |
Zubehör
| Bestellnummer | Beschreibung |
| 12-P10/-J20/-A10 | Stecksockel |
| Y 309 580 02 | Abschlusselement für SocketPlus 12 |
| Y 309 578 01 | Querverbinder 2-polig für SocketPlus 12 |
| Y 309 579 11 | Beschriftungsschild für SocketPlus 12 |
| X 223 076 02 | SocketPlus 12 Stromverteilungssystem |
| X 211 157 01/02 | Verbindungsschienen für Stecksockel 01 = mit Anschlussklemme 02 = ohne Anschlussklemme |
| X 210 588 01-04 | Verbindungsketten -P10 01 = 1,5 mm2 braun 02 = 2,5 mm2 schwarz 03 = 2,5 mm2 rot 04 = 2,5 mm2 blau |
Anwendungen
- Boote & Fahrzeuge
- Kraftfahrzeuge
- Nutzfahrzeuge
- Schienenfahrzeuge
- Beleuchtungstechnik
