Typ: Power-D-Box Verdrahtungsversion

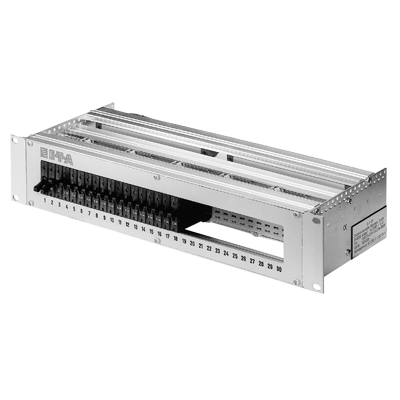

Die Power-D-Box ist ein kompaktes 19Zoll 2 HE und 84 TE aus Aluminiumprofil mit eloxierter Frontplatte. Der Front­aus­schnitt bietet die Möglichkeit maximal 30 Steckplätze, die von 1 - 30 durchnumme­riert sind, zu bestücken. Nicht benötigte Steckplätze werden durch Blind­feldab­deckungen verschlossen, nur die zur Verfügung stehenden Plätze, wahl­weise 6, 12, 18, 24 oder 30, sind »offen«.
Es können die steckbaren Schutzschaltertypen 3600/3900, 2210, die elektronischen Schutzschalter ESS20 und ESX10 oder die Elektronik-Schutzrelais E-1048-600/700 bestückt werden. Der ge­wünsch­te Gerätetyp ist im Bestellschlüssel auszuwählen, da die unter­schied­liche Bau­­­tiefe der Geräte sowie die Höhe des Front­platten­aus­schnittes berücksichtigt werden muss.
Die Geräte werden in vorbereitete Stecksockel 63-P10-Si (je 6 Steck­plätze) eingesteckt. Diese Stecksockel (S1...S5) sind rückseitig mit 6,3 mm Flach­steckanschlüssen versehen.
Vier Stromschienen (X1...X4) mit 6 (Signalisierung) bzw. 15 (Ein­spei­sung) Steckmöglichkeiten (6,3 mm Flachsteckanschlüsse) erlauben ein leichtes Verdrahten der einzelnen Anschlüsse.
Optional werden ab Werk verschiedene Vorverdrahtungen angeboten:
- Parallel verdrahtete Einspeisung (2,5 mm²) mit separater Zuführung je Stecksockel über die Stromschienen X1 und X2.
Die Farbe der Verdrahtung kann gewählt werden: schwarz, rot, blau oder grau. Die Einspeisung wird nur eingangsseitig vorverdahtet.
- Parallel verdrahtete Hilfskontakte (Öffner) gruppiert je Stecksockel mit 1 mm² über die Stromschienen X3 (Einspeisung) und X4 (Mel­dung).
Die Farbe der Verdrahtung kann gewählt werden: schwarz, rot, blau oder grau.
- Seriell verdrahtete Hilfskontakte (Schließer) aller Steckplätze in 1 mm² über die Stromschienen X3 (Einspeisung) und X4 (Meldung).
Die Farbe der Verdrahtung kann gewählt werden: schwarz, rot, blau oder grau.
- Kundenspezifische Verdrahtung nach Vorgabe.

Auf Wunsch können auch andere Bestückungsausführungen z. B. Vor­­sicherung, getrennte Stromkreise oder Redundanz, mehrpolige Stromkreise, An­schluss­klemmen, kundenspezifische Beschriftung etc. geliefert werden – bitte fragen Sie uns.
Als Alternative zur standardmäßigen Verdrahtung mittels Kabel wird auch eine kompakte Leiterplatte mit rückseitigen Anschlussklemmen angeboten.
