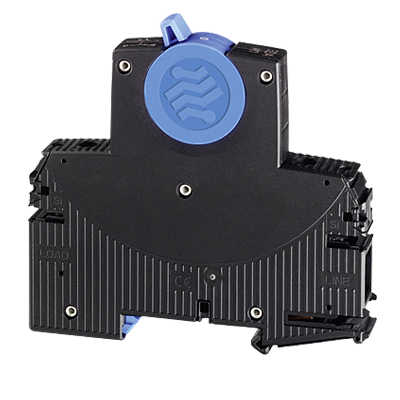

Typ: 4220-T
Ein-, zwei- oder dreipoliger, thermisch-magnetischer Geräteschutzschalter mit hohem Schaltvermögen nach UL 489 (5 kA), EN 60934, IEC 60934 (6 kA) und UL 1077 (5 kA). Mit Kipphebelbetätigung, unbeeinflussbare Freiauslösung, verschiedene Abschalt-Kennlinien, fein abgestufte Nennströme von 0,1 A bis 32 A. Wahlweise mit Hilfskontakt (Öffner oder Schließer). Für direkte Hutschienenmontage, Einbaubreite 12,5 mm. Einfache Verdrahtung über integriertes Stromschienenkonzept: Einspeiseschiene LINE+ und Signalschienen/Signalbrücken.
Technische Daten
| Nennspannung: | |
|
|
| Nennstrom: | |
| von 0,1A bis 32A |
|
| Polzahl: | |
|
|
| Montage: | |
|
|
| Anschlüsse: | |
|
|
| Betätigung: | |
|
|
| Hilfskontakte: | |
|
|
| Spritzwasserschutz: | |
|
|
| Lebensdauer: | |
| UL 489 AC 120 V: 6 000 Schaltspiele mit 1 x IN, induktiv IEC 60934 AC 240/415 V: 1 000 Schaltspiele mit 1 x IN, induktiv AC 240 V: 6 000 Schaltspiele mit 1 x IN, induktiv DC 60 V: 6 000 Schaltspiele mit 1 x IN, induktionsarm UL 1077 AC 277/480 V: 3 000 Schaltspiele mit 1 x IN, induktiv AC 277 V: 6 000 Schaltspiele mit 1 x IN, induktiv DC 60 V: 6 000 Schaltspiele mit 1 x IN, induktionsarm |
|
| Schaltvermögen Icn: | |
| UL 489: AC 120 V: 5 000 A IEC 60934: AC 240 V, AC 240/415 V, DC 60 V: 6 000 A UL 1077: AC 277 V, AC 277/480 V, DC 60 V: 5 000 A |
Zubehör
| Bestellnummer | Beschreibung |
| X 222 611 01/02 | Stromschienen 01 = rot 02 = grau |
| X 222 977 50 | Bezeichnungsschild |
| X 222 005 01-03 | Signal-, Einspeiseschiene 01 = blau 02 = rot 03 = grau |
| X 222 486 25 | Signalbrücke grau |
Anwendungen
- Automobilproduktion
- Chemie, Öl & Gas
- Kraftwerkstechnik DC 24 V
- Kraftwerkstechnik AC 240 V
- Maschinenbau
- Pharma & Food
- Stahlindustrie
- Telekommunikation
- Minus DC 48 V
- Automation
