Der neue Schutzschalter 8365-F
Überstromschutzschalter für höhere Gleichspannungen in Telekommunikation und Datacentern
Vorteile des Umstiegs auf DC
Der Umstieg auf DC bietet mehrere technische Vorteile. Ein wesentlicher Aspekt ist die bessere Integration erneuerbarer Energien, da Photovoltaikanlagen und Batteriespeicher ohnehin Gleichspannung liefern. Aufwendige Umwandlungsstufen lassen sich reduzieren, was den Wirkungsgrad und die Systemeffizienz erhöht.
Auch Batterien und unterbrechungsfreie Stromversorgungen (USV) lassen sich einfacher als Puffer in DC-Netze einbinden. Zudem sinkt bei gleicher elektrischer Leistung der Strom mit steigender Spannung. Das führt zu geringeren ohmschen Verlusten oder erlaubt alternativ eine kleinere Dimensionierung von Kabeln und Leitern. Gerade bei platzkritischen Anwendungen ist das ein entscheidender Faktor.
Höhere Gleichspannungen in Telekommunikation und Datacentern
Diese Vorteile sind besonders für Telekommunikationsanlagen und Datacenter relevant. Hier steigt die Leistungsaufnahme kontinuierlich mit jeder neuen Chipgeneration. Für die kommenden fünf Jahre werden Leistungen von bis zu 1 MW pro Server-Rack prognostiziert. Klassische AC-Verteilungen stoßen dabei zunehmend an Effizienz- und Skalierungsgrenzen. HVDC-Konzepte werden daher zu einer realistischen Alternative.
Schutzschalter 8365-F für DC 400 V
Der 8365-F ist der erste Vertreter der neuen Schutzschaltergeneration 8365 von E-T-A. Mit ihm steht erstmals ein echter Schutzschalter für DC 400 V zur Verfügung. Durch die hohe Bemessungsspannung sind Reihenschaltungen von mehreren Schutzschaltern nicht mehr nötig, was Platz und Kosten spart.
Der ein- und zweipolig verfügbare Schutzschalter mit hydraulisch-magnetischer Auslösung bietet Kipphebelbetätigung, Schraub- und Steckmontage, verschiedene Kennlinien sowie optional Hilfskontakte zur Weiterleitung des Schaltstatus.
Das hydraulisch-magnetische Auslöseprinzip ermöglicht ein Auslöseverhalten, das von der Umgebungstemperatur nahezu unabhängig ist. Im Vergleich zu Schutzschaltern mit thermischer oder thermisch-magnetischer Auslösung ist die Verlustleistung minimal. Eine präzise Schaltmechanik gewährleistet zudem eine unbeeinflussbare Freiauslösung und eine zuverlässige Abschaltung bereits bei kleinsten Überströmen.
Ein zentraler Vorteil des 8365-F ist seine Eignung für modulare Systeme. Entwickler können ihn flexibel in bestehende oder neue Stromverteilungen integrieren, ohne Kompromisse beim Platzbedarf oder bei der Wartungsfreundlichkeit. Das erleichtert die Skalierung von Anlagen und die Anpassung an projektspezifische Anforderungen.
Der 8365-F ist voraussichtlich ab April 2026 verfügbar.
Anwendung in der HVDC Power-D-Box von E-T-A

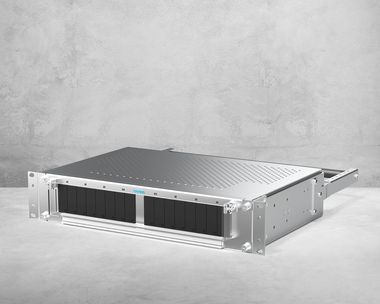

Die neue E-T-A HVDC Power-D-Box ist ein kompaktes Stromverteilungssystem für DC 400 V (High Voltage DC), in dem der 8365-F die Absicherung der angeschlossenen Lasten übernimmt. Typische Einsatzgebiete sind unter anderem in der Telekommunikation, in Rechenzentren sowie in Netzwerkinfrastrukturen.
Das System ist in zwei Höheneinheiten ausgeführt, redundant aufgebaut und kann bis zu acht steckbare, zweipolige Schutzschalter des Typs 8365-F aufnehmen. Die Schutzschalter lösen zuverlässig und allpolig bei Fehlern im Plus- und Minuspfad aus. Die Stromführung und die Sammelsignalisierung sind vollständig in einem fingersicheren Kunststoffgehäuse integriert. Mechanisch codierte Steckverbinder für die Einspeisung sowie lichtbogendämmende Konnektoren an den Lastabgängen sorgen für ein hohes Sicherheitsniveau. Die HVDC Power-D-Box ist für Systeme mit strombegrenzenden Netzteilen (PSUs) ausgelegt und wächst dank ihres modularen Aufbaus mit den Anforderungen der jeweiligen Anwendung.
