Einfach einlöten
Schutzschalter für die Leiterplattenmontage
Die Leiterplatte gehört sicherlich zu den wichtigsten Erfindungen des 20. Jahrhunderts. Als Erfinder gilt der Österreicher Paul Eisler. Sein im Jahr 1943 in Großbritannien patentierter „Prozess zur Herstellung einer gedruckten Schaltung“ leitete nur wenige Jahre später die moderne Massenfertigung von Radios und Fernseher ein. Heute sind Leiterplatten in Geräten und Maschinen nicht mehr wegzudenken.
Daher die E-T-A Empfehlung: Den Überstromschutz – wenn möglich – direkt auf die Platine montieren. Als Weltmarktführer bietet E-T-A ein vielseitiges Schutzschalterprogramm für die Leiterplattenmontage an. Hier eine Auswahl:

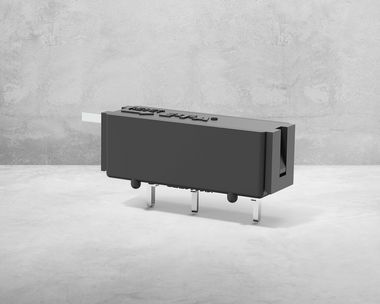

1410-L2
Dank Platz sparenden Abmessungen von nur 28 x 9 x 10 mm benötigt der superschlanke E-T-A Schutzschalter 1410-L2 mit seitlichem Rückstellschieber weniger Platz als ein geschlossener Sicherungshalter. Ein spezielles Dehndrahtelement sorgt für eine sehr flinke Auslösung. Dadurch ist er ideal geeignet für den Schutz von Leitungen und elektronischen Bauteilen.

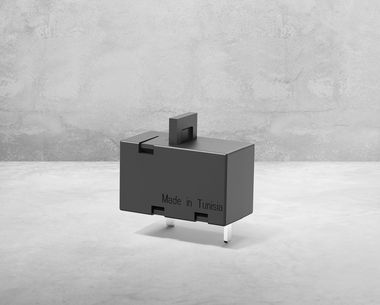

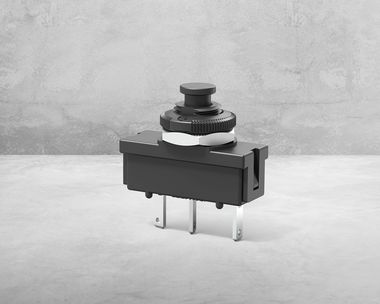

1410-L1 und 1410-G1
Auch diese Schutzschalter nutzen das Dehndrahtprinzip. Die Rückstellung erfolgt jedoch von oben, entweder durch einen Schieber (Variante L1) oder durch einen Druckknopf (Variante G1).

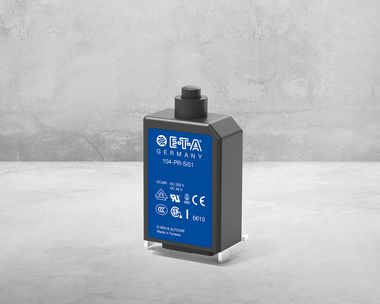

104-PR
Bei diesem Schutzschalter ist das Auslöseelement ein hochwertiges Streifenbimetall. Aufgrund der verzögerten Kennlinie ist Typ 104-PR ideal geeignet für den Überlastschutz von Motoren und Transformatoren. Die Platine dient hier in vielen Fällen als Stromverteiler. Der besondere Vorteil: Im Gegensatz zu Temperaturbegrenzern – die in unmittelbarer Nähe der hitzeerzeugenden Verbraucher installiert werden müssen – lässt sich der stromdurchflossene E-T-A Schutzschalter Typ 104-PR an jeder beliebigen Stelle im Gerät oder der Maschine platzieren. Somit kann auch die Halte-Platine an jeder beliebigen Stelle verbaut werden.

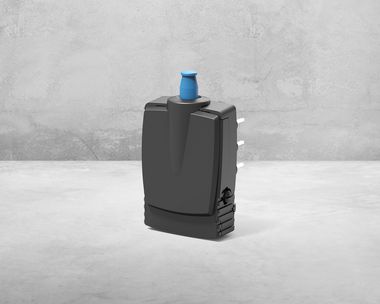

808
Mit einer Abmessung von nur 30 x 20 x 10 mm ist der Schutzschalter Typ 808 der weltweit kleinste magnetische Schutzschalter. Trotz der Kleinbauweise verfügt er über einen Handauslöser und einen integrierten Signalstromkreis. Aufgrund seiner Schnellauslösung ist er ideal geeignet für den Schutz von Halbleitern.

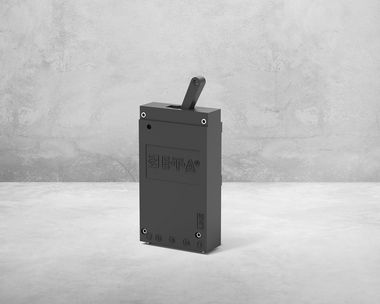

2215-L1
Der thermisch-magnetische Schutzschalter Typ 2215-L1 ist ebenfalls in extremer Kleinbauweise ausgeführt. Er ist wahlweise mit träger, mittelträger oder flinker Kennlinie lieferbar, auf Wunsch auch mit integriertem Hilfskontakt (Wechsler). Typischerweise findet dieser Schutzschalter Anwendung bim Schutz von elektronischen Baugruppen.
