Klick und fertig

Trotz moderner Anschlusstechniken, wie Push-in- und Käfigzugfederanschlüssen, sind viele Geräteschutzschalter aus Kosten- oder Platzgründen nach wie vor mit Schraub- und Flachsteckanschlüssen ausgestattet. Das bedeutet, dass in der Endmontage noch kräftig per Hand kontaktiert werden muss. Zur Kosten- und Zeitreduzierung bietet E-T-A daher für die beiden Kombi-Schutzschalter 3120-N und 3131 passende Steckverbinder als Zubehör an (Bestellcodes: Y312 140 01 für E-T-A 3120-N und Y31192901 für Typ 3131).

Mit diesen Steckverbindern lassen sich die Anschlusskabel bequem vorkonfektionieren. Der Vorteil: In der Endmontage erfolgt die Leiterkontaktierung blitzschnell. Der Steckverbinder mit bis zu sechs Anschlusskabeln wird werkzeuglos mit einem einzigen Handgriff aufgesteckt – und fertig. Zwei Rasthaken sorgen dabei für eine feste Verbindung.

Die Steckverbindung ist nach dem Schlüssel-Schloss Prinzip aufgebaut. Es ist daher nicht möglich, den Steckverbinder falsch aufzustecken (Poka-Yoke-Prinzip). So sind Verkabelungsfehler in der Endmontage ausgeschlossen. Bei der Bestückung der Steckverbinder rasten die Kabel irreversibel in das Steckmodul ein. So ist eine langzeitstabile Leiterkontaktierung garantiert.

Der Steckverbinder gewährleistet darüber hinaus einen einfachen und schnellen Austausch von Geräten. In diesem Fall wird lediglich der vorhandene Kombi-Schutzschalter abgezogen und ein neuer aufgesteckt.

Ein weiteres Einsparungspotenzial bieten Kabelkonfektionäre. Wird die Vorkonfektion des Verbindungssteckers an externe Kabelkonfektionäre vergeben, lässt sich deren spezialisiertes Produktions-Know-how nutzen. In vielen Fällen reduzieren sich so die Gesamtkosten nochmals spürbar.

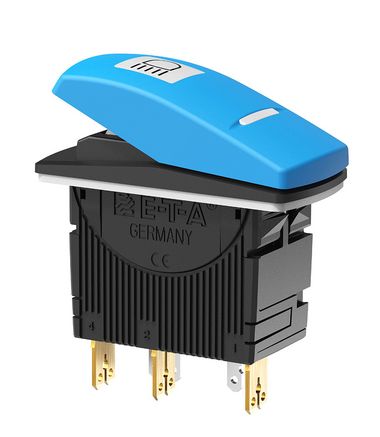

Der E-T-A Kombi-Schutzschalter Typ 3120-N mit wahlweise Wippen- oder Drucktastenbetätigung ist ein 1- oder 2-poliger thermischer oder thermisch-magnetischer Schutzschalter. Gleichzeitig dient er als Ein- und Ausschalter für Geräte und Maschinen. Nach einer Überstromauslösung lässt sich der Typ 3120-N einfach, sicher und vor allem schnell wieder einschalten. Ein zeitaufwendiger Sicherungswechsel entfällt. Eingesetzt wird er beispielsweise in der Medizintechnik, in Profiwerkzeugen und im Apparate- und Automatenbau.

Der E-T-A Kombi-Schutzschalter 3131 mit Wippenbetätigung ist ein 1-poliger thermischer Schutzschalter, der ebenfalls gleichzeitig als Ein- und Ausschalter dient. Er verfügt über eine integrierte Abdichtung mit der Schutzart IP66. Haupteinsatzgebiete sind Motor- und Segelboote sowie Sonder- und Rallyefahrzeuge. Er ist auch in einer Ausführung als 3-Stellungsschalter lieferbar.
