Kombi-Schutzschalter

10. Januar 2023 von Thomas Schmid - Lesezeit 2 min.

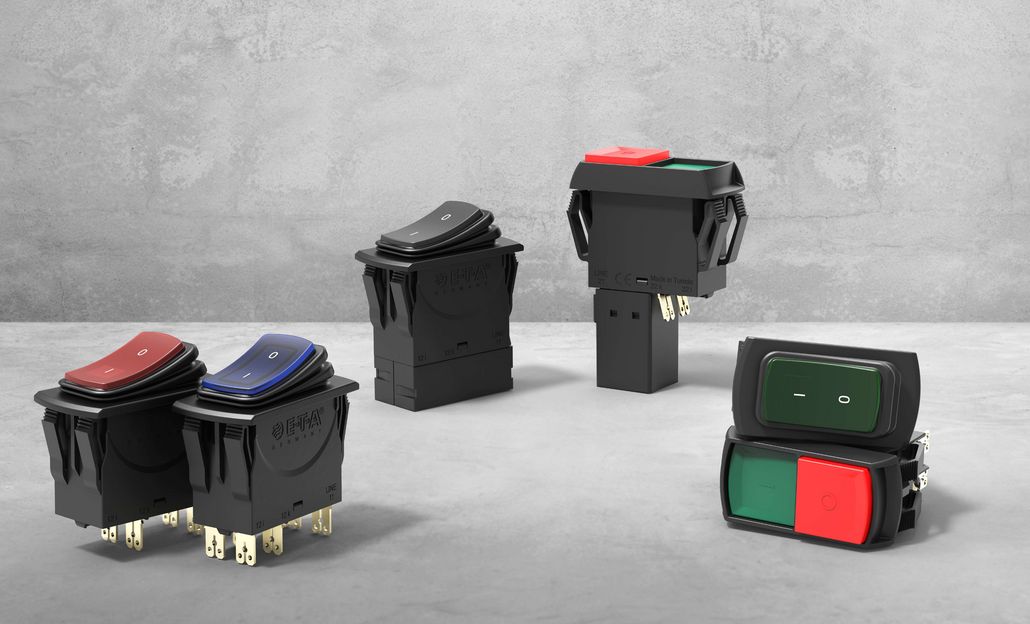

Ziel jeder Entwicklung ist es mit möglichst wenigen Bauteilen möglichst viele Funktionen abzudecken. Doppel- und Multifunktionale Komponenten unterstützen Entwickler und Konstrukteure dieses Ziel zu erreichen. Wie z. B. die Kombi-Schutzschalter von E-T-A. Sie dienen als EIN-/AUS-Schalter von Geräten und Maschinen und schützen diese gleichzeitig sicher und zuverlässig bei Überströmen.

Entwickler müssen heute konsequent auf eine systematische Bauteilereduzierung achten. Sie ist eine der zentralen Schlüssel für eine Kosten sparende Konstruktion. Zudem bedeuten in der Regel weniger Bauteile einen zusätzlichen Raumgewinn und ermöglichen so die Konzeption kompakterer Produkte. Um Entwickler bei der Bauteilereduzierung zu unterstützen, bietet E-T-A sogenannte Kombi-Schutzschalter an. Hierbei handeltes sich um Geräteschutzschalter, die gleichzeitig als Ein- und Ausschalter von Geräten, Maschinen und Anlagen dienen. Nach einer Überstromauslösung lassen sie sich einfach, sicher und vor allem schnell wieder einschalten. Ein zeitaufwendiger und häufig auch nerviger Sicherungswechsel entfällt. Hier eine Übersicht über das aktuelle E-T-A Kombi-Schutzschalterprogramm:



3120-N – Der Allrounder



Klassiker und Bestseller im Programm ist der zweipolige und wahlweise thermische oder thermisch-magnetisch auslösende 3120-N. Als Betätigungselemente stehen Wippen und Drucktasten in unterschiedlichen Farben und Beschriftungen zur Verfügung. Auf Wunsch auch mit einer energieeffizienten LED-Beleuchtung. Optional ist Typ 3120-N mit Unterspannungs- und Fernauslöser sowie Hilfskontakten lieferbar. Kaltgerätesteckermodule, Steckverbinder, Abdichtungen und zahlreiches weiteres Zubehör sorgen für eine optimale Wirtschaftlichkeit. Typische Anwendungen sind z. B.: Medizingeräte, Profiwerkzeuge sowie Apparate, Automaten und Maschinen aller Art.



3130 – Der Kompakte



Der thermische Kombi-Schutzschalter 3130 mit Wippe ist etwas kompakter als Typ 3120-N und als ein-, zwei- und dreipoliger Schutzschalter erhältlich. Die Wippen sind ebenfalls in mehreren Farben und auf Wunsch mit LED-Beleuchtung bestellbar. Typische Anwendungen: Laborgeräte, 3D-Drucker und Spielautomaten.



1110 – Der Superschlanke



Der einpolige thermische Kombi-Schutzschalter 1110 mit Druck-Druck-Betätigung ist aufgrund seiner superschlanken Bauweise ideal geeignet für den Ersatz von geschlossenen Schmelzsicherungshalter in vertikaler Bauform. Typische Anwendungen: Getränkespender, Kornmühlen und Orthopädiegeräte.



1410-F – der Flinke



Dieser ebenfalls einpolige thermische Kombi-Schutzschalter mit Wippenbetätigung nutzt einen speziellen Dehndraht als Auslöseelement. Er sorgt für eine sehr schnelle Abschaltung im Fehlerfall. Zudem ist er wesentlich temperaturunempfindlicher als ein Bimetall. Typische Anwendung: Absicherung von Platinen, Teppichbürsten, Netz- und Messgeräte.



3131 – der Haptiker



Der einpolige 3131 mit Soft-Touch Wippe und wahlweise komplett integriertem Spritzwasserschutz kann auch als Taster und in einer Version als Dreistellungsschalter bestellt werden. Zur Auswahl stehen mehrere Wippenfarben und eine große Anzahl von Beschriftungssymbolen.

Typische Anwendungen: Freizeitboote, Wohnmobile und Rallyefahrzeuge



3140 – der Vierpolige



Mit dem 3140 mit zwei großen Drucktasten und ebenfalls wahlweise komplett integriertem Spritzwasserschutz bestellbar, lassen sich Verbraucher in dreiphasigen Wechselstromkreisen optimal absichern. Der vierte Pol kann im Fehlerfall zusätzlich den Neutralleiter abschalten oder als Hilfskontakt genutzt werden. Typische Anwendungen: Kreissägen, Ständerbohrmaschinen und Hochdruckreiniger.



Übrigens: Alle E-T-A Kombi-Schutzschalter verfügen über eine montagefreundliche Snap-In Befestigung und ein sichere positive Freiauslösung.
