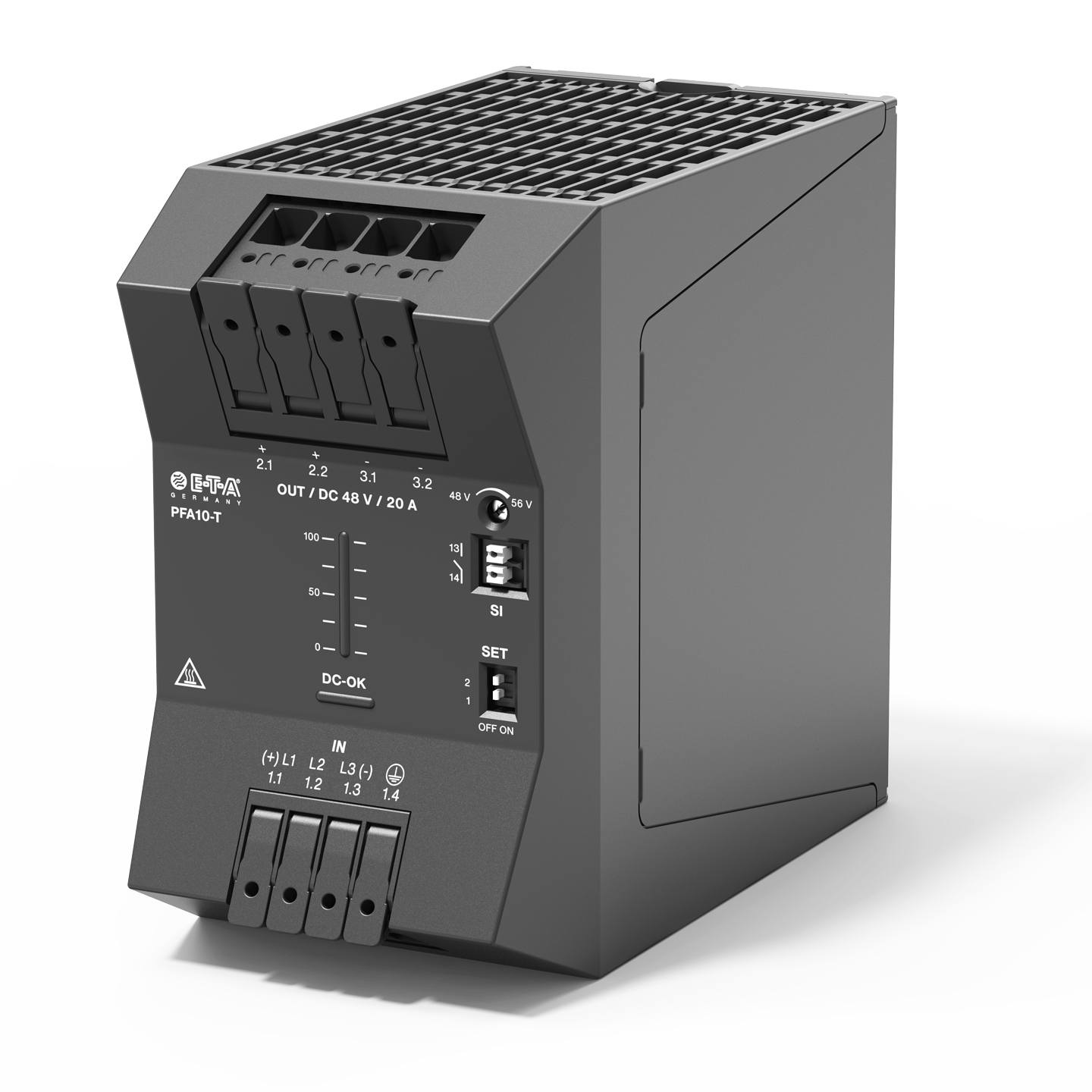

Typ PFA10-T 20 A, DC 48 V

~ 80 mm

Kurzbeschreibung

Das primär getaktete Schaltnetzteil vom Typ PFA10-T eignet sich ideal für Automatisierungs- und Maschinenbauanwendungen. Das kompakte Design erlaubt eine platzsparende Integration in Schaltschränken mit beengtem Bauraum. Das Gehäuse mit 25° geneigten Anschlüssen ermöglicht eine werkzeuglose Installation sowie einen schnellen Austausch.

Der dreiphasige AC-Eingang ist auch für den Betrieb mit DC-Spannung geeignet. Mit DC 48 V Ausgang, max. 97,1 % Wirkungsgrad, 960 W Ausgangsleistung und 150 % Leistungsreserve für bis zu 6 Sekunden erfüllt das Netzteil alle Anforderungen dynamischer Industrieanwendungen.

Technische Daten

Eingangsspannungsbereich (V)	AC 320 V... AC 575 V DC 450 V… DC 815 V
Wirkungsgrad typ. (%)	> 97%
Ausgangsspannungsbereich	DC 48 V...DC 56 V
Temperaturbereich	-40...+70 °C
Montage	Tragschiene
Ausgangsbemessungsspannung	DC 48 V
Ausgangsbemessungsstrom	20 A
Eingangsbemessungsspannung	AC 400 V...AC 480 V
Signalisierung Betriebszustände	DC OK – Grüne LED – Potentialfreier Signalkontakt
Überlastfaktor	150%
Anschlüsse	Push-in
Zulassungen	UL 61010-1, UL 61010-2-201, UL62368-1, CSA C22.2 No. 61010-1, CSA C22.2 No. 61010-2-201, CSA-C22.2 No. 62368-1, IEC/EN61010-1, IEC/EN61010-2-201, IEC/EN62368-1, REACH, RoHS, CE, UKCA
