Typ: 3200

Kurzbeschreibung

~ 74 mm

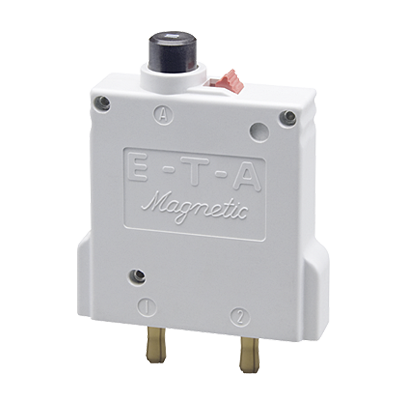

Einpoliger, thermisch-magnetischer Schutzschalter mit Handauslöser und für Steckmontage. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.

Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.

Techn. Daten

Technische Daten

Nennspannung
  • AC 240 V (50/60 Hz)
  • DC 28 V
Nennstrom  von 0,05 A bis 25 A
Polzahl
  • 1-polig
Montage
  • Stecksockel
Anschlüsse
  • Steckanschlüsse
Betätigung
  • Handauslöser
  • Druckknopf
Hilfskontakte
  • ohne Hilfskontakte
Spritzwasserschutz
  • ohne Spritzwasserschutz
Beleuchtung
  • ohne Beleuchtung
Lebensdauer 4000 Schaltspiele mit 1 x IN, induktionsarm
500 Schaltspiele mit 1 x IN, induktiv
Schaltvermögen Icn 0,05...0,8 A: selbstbegrenzend
1...2 A: 200 A
2,5...25 A: 400 A
Zulassungen VDE, CSA

Zubehör

Zubehör

BestellnummerBeschreibung
X 200 800 01Befestigungswinkel für Klemmbretter 10...
Y 301 166 01/02Verbindungsschienen
01 = 4fach
02 = 2fach
Y 301 477 01Blindstecker für Klemmbretter 10R
X 200 409 01Adapter zur nachträglichen Tragschienenmontage
X 210 589 01/02Verbindungsketten -K10
01 = 2,5 mm2 schwarz
02 = 1,5 mm2 braun
16Stecksockel
10R-P10/-K10/-A10Klemmbretter
X 210 588 01-04Verbindungsketten -P10
01 = 1,5 mm2 braun
02 = 2,5 mm2 schwarz
03 = 2,5 mm2 rot
04 = 2,5 mm2 blau

Anwendungen

Anwendungen

  • Chemie, Öl & Gas
  • Nutzfahrzeuge
  • Automation
