Typ 1616-21

~ 35 mm

Kurzbeschreibung

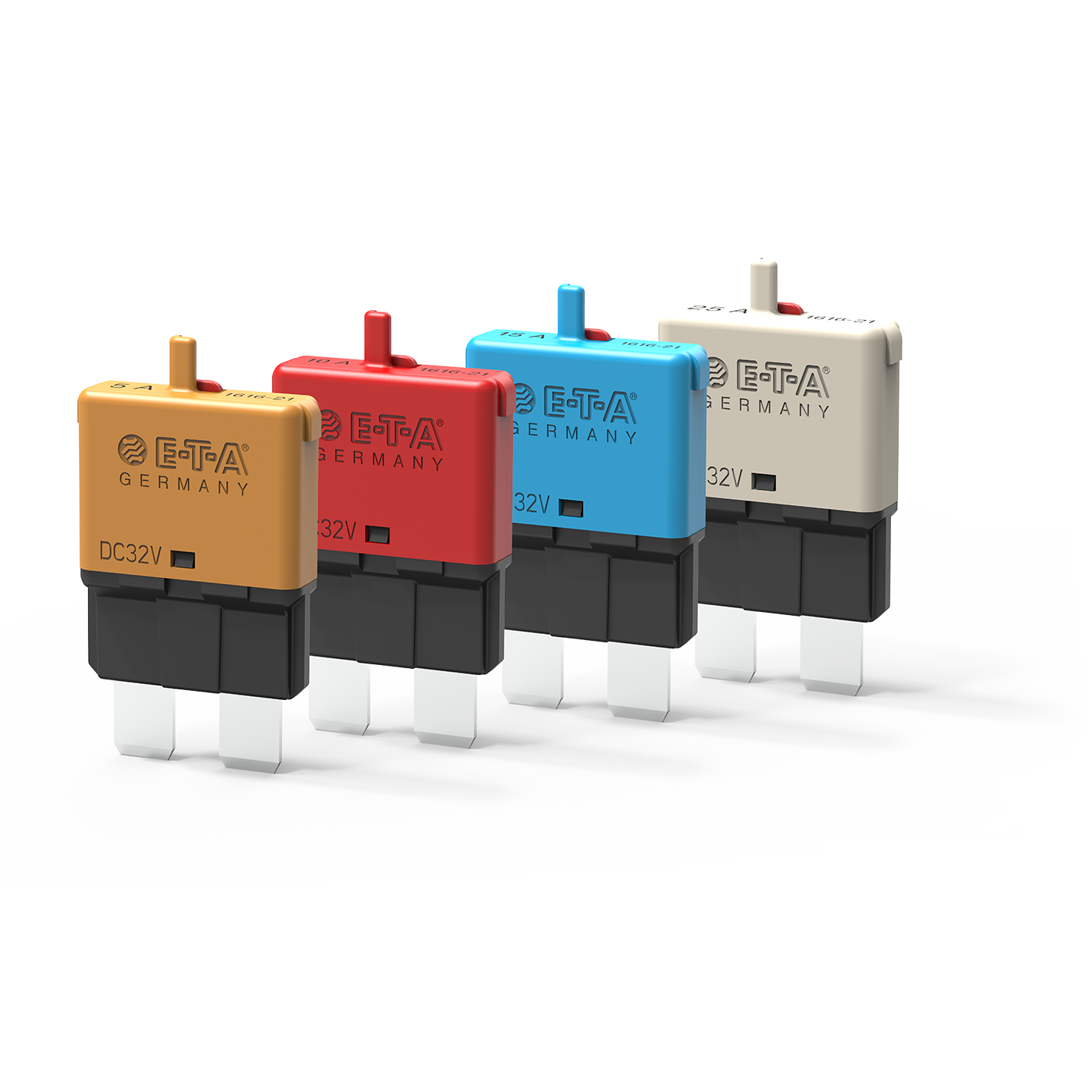

Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform mit farbiger Gehäusekappe und mit farbigem Handauslöser. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3, ISO 8820-3 Typ C bzw. ISO 10924-4 Form CB15. Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Bemessungsstromes als Dauerlast hält.

Technische Daten

Nennspannung	DC 12 V DC 24 V
Nennstrom	5 A; 7,5 A; 10 A; 15 A; 20 A; 25 A; 30 A; 40 A
Polzahl	1-polig
Montage	Stecksockel
Anschlüsse	Steckanschlüsse
Betätigung	Handauslöser
Hilfskontakte	ohne Hilfskontakte
Spritzwasserschutz	ohne Spritzwasserschutz
Beleuchtung	ohne Beleuchtung
Lebensdauer	300 Abschaltungen mit <= 50 A
Schaltvermögen I_cn	>= 3 Abschaltungen mit 150 A oder >= 1 Abschaltung mit 2000 A

Zubehör

Bestellnummer	Beschreibung
12-P10/-J20/-A10	Stecksockel
X21058801-04	Verbindungsketten -P10 01 = 1,5 mm² braun 02 = 2,5 mm² schwarz 03 = 2,5 mm² rot 04 = 2,5 mm² blau
X21115701/02	Verbindungsschienen für Stecksockel 01 = mit Anschlussklemme 02 = ohne Anschlussklemme

Bestellnummer

Beschreibung

12-P10/-J20/-A10

Stecksockel

X21058801-04

Verbindungsketten -P10

01 = 1,5 mm² braun

02 = 2,5 mm² schwarz

03 = 2,5 mm² rot

04 = 2,5 mm² blau

X21115701/02

Verbindungsschienen für Stecksockel
