Kaltgerätesteckermodule
Höchste Flexibilität im Gerätedesign bei gleichzeitiger Kostenreduzierung
E-T-A erweitert sein Produktportfolio mit fünf neuen Kaltgerätesteckermodulen und deckt damit alle Anforderungen beim Überstromschutz im modernen Gerätebau ab.
Informieren Sie sich über Einsatzmöglichkeiten, Nutzen und die wichtigsten technischen Daten zu unserem Kaltgerätesteckermodulen mit den Varianten:
- mit integrierten Reset-Schutzschaltern
- mit integrierten Kombi-Schutzschaltern
- mit Schutzschaltern und Netzfiltern
Bauteile sparen – bereits beim Netzeingang
Die systematische Reduzierung von Bauteilen ist ein entscheidender Erfolgsfaktor für eine kostensparende Konstruktion.
Naheliegend und dennoch oft übersehen: Schon am Netzeingang einer Maschine bzw. eines Gerätes lässt sich die Anzahl der eingesetzten Bauteile durch den Einsatz von sogenannten Kaltgerätesteckermodulen spürbar verringern.
Hochwertige Geräte und Maschinen sind netzeingangsseitig bei Wechselstrom in aller Regel mit Gerätesteckern nach IEC 60320 ausgestattet. Aufgrund eines separat benötigten Netzkabels mit Kupplung und Stecker für die Installationssteckdose ist diese Lösung, im Gegensatz zu Produkten mit fest installierten Netzkabeln, zwar aufwändiger. Sie bietet gleichzeitig zahlreiche Vorteile.
Anwendungsbereiche:
- Office
- Messtechnik
- Informationstechnologie
- Medizintechnik
Einfache Handhabung bietet echten Nutzen
Die meisten dieser Geräte werden weltweit vertrieben und eingesetzt: Dafür gilt es, ihre Stromzuführungen an die länderspezifischen Gegebenheiten anzupassen. Dies ist in diesem Fall ganz einfach durch das Beilegen von unterschiedlichen Netzkabeln mit Anschlusssteckern für Deutschland, das Vereinigte Königreich oder die USA möglich.
Auch ist es beispielsweise möglich, Netzzuleitungskabel bei Kabelbrüchen sekundenschnell auszutauschen. Ein zeitraubendes Abklemmen alter und ein Anklemmen neuer Zuleitungen entfällt.

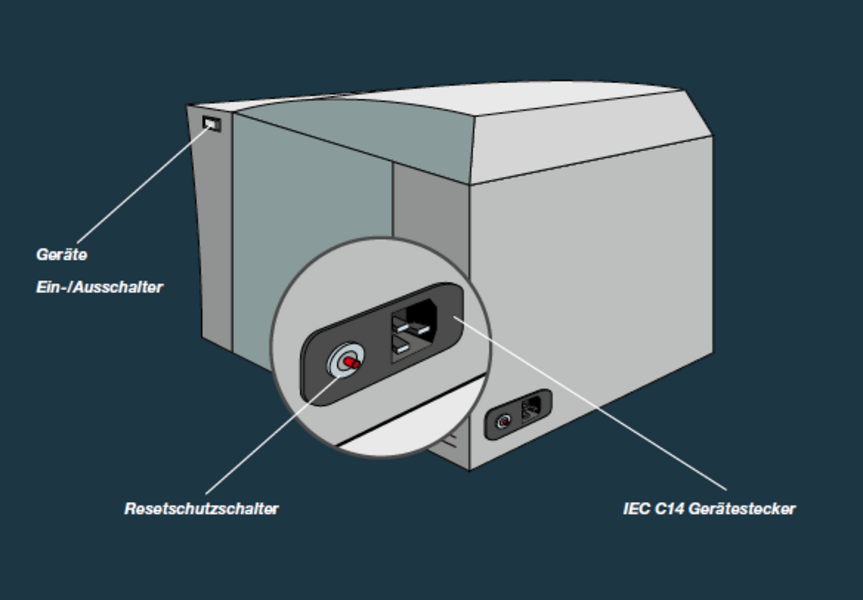

Bei Geräten und Maschinen, die das Bedienpersonal häufig ein- und ausschaltet, sind aus praktischen Gründen die Netzschalter in aller Regel frontseitig platziert. Häufig kommen als Überstromschutz in diesen Fällen Schmelzsicherungen mit Sicherungshaltern im Zusammenspiel mit dem Gerätestecker zum Einsatz.

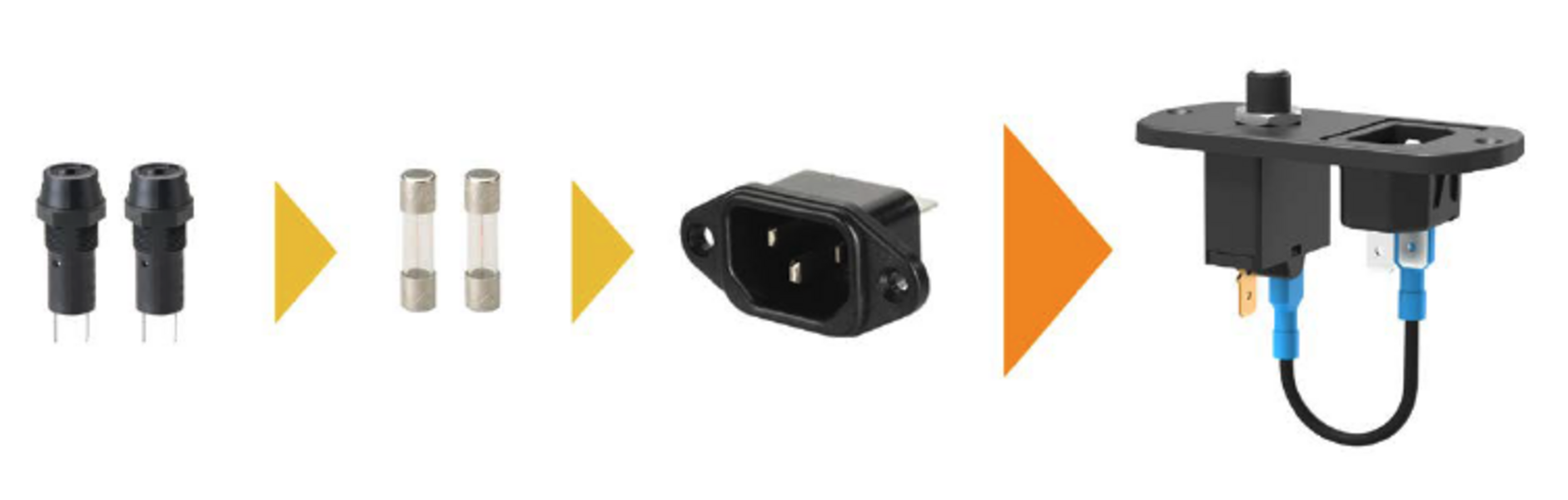

Aus fünf mach eins
An dieser Stelle lässt sich netzeingangsseitig die Anzahl der Einzelbauteile reduzieren. Die Lösung sind hier Kaltgerätesteckermodule mit integrierten Reset-Schutzschaltern, also rein rückstellbaren Schutzschaltern ohne manuelle Ein-/Ausschaltfunktion. Ein Beispiel hierfür ist die brandneue E-T-A Serie XR38.
Das Kaltgerätesteckermodul der Serie XR38 von E-T-A enthält einen C14-Gerätestecker und einen ein- oder zweipoligen rücksetzbaren E-T-A Schutzschalter in einer einzigen Komponente. Das Modul ersetzt somit die sonst einzeln einzubauenden IEC-Gerätestecker, Schmelzsicherungen und Sicherungshalter. Im Falle einer zweipoligen Absicherung sind dies fünf Bauteile. Auch die hier eingesetzten Schutzschalter lassen sich im Gegensatz zu Schmelzsicherungen nach einer Überstromauslösung einfach, sicher und bequem wieder einschalten. Ein simpler »Klick« reicht aus.
Die Vorteile auf einen Blick
- Reduzierter Montage- und Verkabelungsaufwand (bis zu 90 %)
- Verringerte Dispositions- und Lagerkosten
- Hohe Verfügbarkeit: Der Überstromschutzschalter lässt sich nach einer Auslösung einfach, sicher und schnell wieder einschalten. Ein Sicherungswechsel entfällt
- Hohe Zuverlässigkeit: Im Fehlerfall trennen mehrpolige Schutzschalter immer den Stromkreis über alle Pole und verhindern somit die Gefahr eines Stromschlages für den Benutzer des Gerätes
- Reduzierung der Kosten für Beschaffung, Bestandsmanagement, Entsorgung und Service im Vergleich zu Lösungen mit Schmelzsicherungen
