Leistungsschalter
UL 489 und UL 1077 - für AC und DC ausgelegt
Leistungsschalter sind essentielle Komponenten in elektrischen Anlagen. Sie dienen dazu, Applikationen und elektrische Verbraucher vor potenziell gefährlichen Auswirkungen von Überstrom zu schützen.
Im Folgenden soll näher erläutert werden, was Leistungsschalter nach UL 1077 und UL 489 sind und was sie so unverzichtbar macht.
Während Leistungsschalter nach UL 1077 zusätzlichen Schutz in Niederspannungsanwendungen bieten, sind die nach UL 489 für zuverlässigen Schutz in einem breiteren Spektrum von Anwendungen und Spannungsbereichen ausgelegt.
Typische Einsatzbereiche sind:
- Automobilherstellung
- Chemie, Öl und Gas
- Automatisierungs- und Gebäudetechnik
- Telekomunikation und Datencenter
Um die Sicherheit und Zuverlässigkeit Ihrer elektrischen Systeme individuell sicherzustellen, können Sie bei uns aus einem umfassenden Spektrum an Leistungsschaltern und Zubehör auswählen.
Optionale Anbauteile
Die Basiskomponenten können mit zahlreiche Anbauteilen zu einem individuellen System zusammengestellt werden, das auf Ihre Bedürfnisse zugeschnitten ist.
X4230-A
Der Fehlermeldeschalter X4230-A für den 4230-T hat einen Wechsler als Meldekontakt. Es erfolgt nur eine Meldung, wenn der Schutzschalter durch einen Fehler (Überlast, Kurzschluss) ausgelöst hat, nicht wenn durch Handbetätigung der Schalter ein- oder ausgeschaltet wurde. Durch Betätigen des frontseitigen Reset-Hebels erfolgt die Quittierung des anstehenden Auslösesignals.
X4230-FA
Der X4230-FA ist ein Anbauteil für den Schutzschalter Typ 4230-T. Dieser Arbeitsstromauslöser dient sowohl zur Fernausschaltung des Schutzschalters als auch zur Anzeige, ob der Schutzschalter elektrisch oder manuell ausgelöst wurde.
X4230-S
Der Hilfsschalter X4230-S hat einen Wechsler als Meldekontakt und wird mit Betätigung des Schutzschalters geschaltet. Im Gegensatz zum X4230-A erfolgt keine Unterscheidung zwischen manueller oder elektrischer Auslösung.
Videos: Wie Sie die Anbauteile anbringen
Unser Leistungsschalter-Portfolio
Unser Portfolio der thermisch-magnetischen Leistungsschalter (Typ 4230-T) umfasst sowohl Varianten nach UL 1077 als auch UL 489 in Nennströmen von 1 bis 63 A in verschiedenen Kennlinien und Polzahl. Die Produktlinie TYP 4230-T (UL 489) ist für den AC- oder DC-Abzweigschutz geeignet, die Linie TYP 4230-T (UL 1077 / EN 60947-2) für den Zusatzschutz.

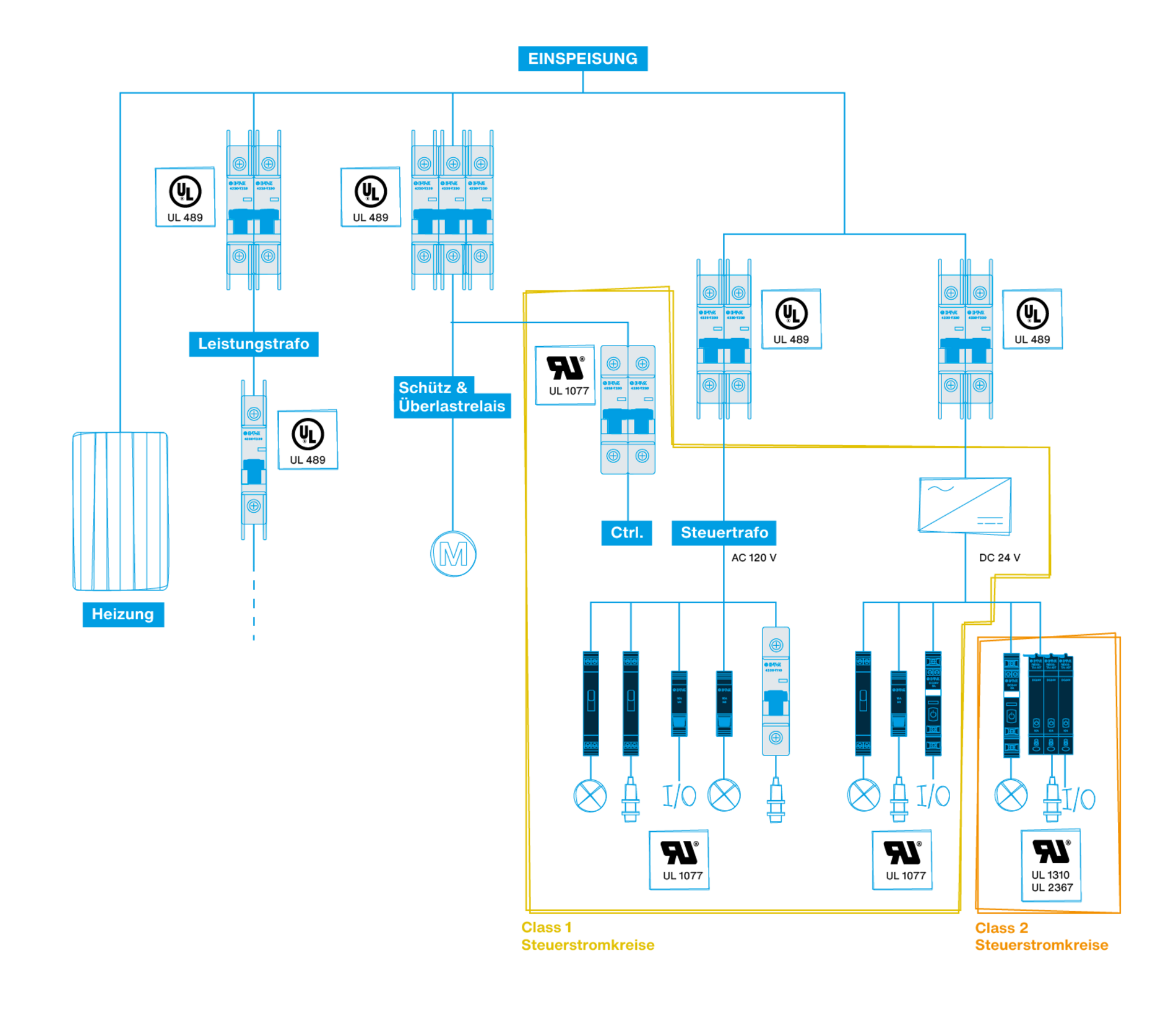

Im nebenstehenden Anwendungsbeispiel nach UL 508 soll das breite Einsatzspektrum verdeutlicht werden.
Die Norm UL 508A legt die Anforderungen für den Bau und die Installation von Schalttafeln fest, um sicherzustellen, dass diese den elektrischen Sicherheitsstandards entsprechen. Die Norm umfasst unter anderem die Gestaltung, Verdrahtung und den Betrieb von Schalttafeln und garantiert, dass diese in der Lage sind, elektrische Systeme sicher und zuverlässig zu steuern.
Unser Leistungsschalter 4230-T ist in Schaltanlagen nach UL 508A anwendbar. Hier kann jede Last individuell und normenkonform abgesichert werden.
Phasenschienen und weiteres Anschlusszubehör
Phasenschienen, auch Sammelschienen genannt, dienen der elektrischen Verbindung und dem sicheren Stromtransport zwischen Schaltgeräten. Aus unserem Portfolio können Sie die passenden Phasenschienen und deren Zubehör, wie Endkappen, Anschlussklemmen und Abdeckkappen, für Ihre Anwendung auswählen.
