Typ: 201

Kurzbeschreibung

80 mm

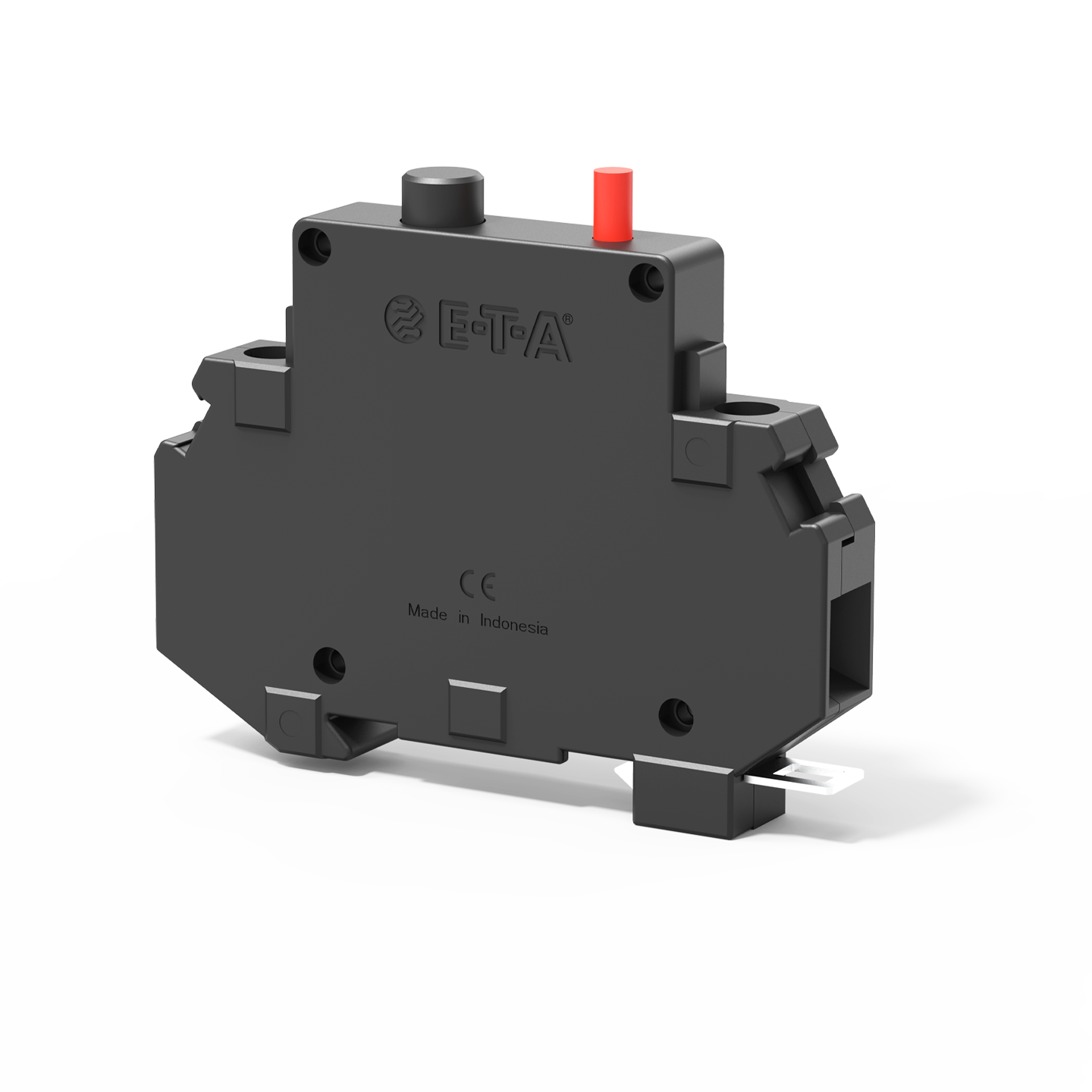

Einpoliger, thermisch-magnetischer Schutzschalter mit Handauslöser und Tragschienenbefestigung. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.

Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.

Techn. Daten

Technische Daten

Nennspannung
  • AC 240 V (50/60 Hz)
  • DC 65 V
  • UL/CSA: AC 250 V
  • UL/CSA: DC 80 V
Nennstrom  von 0,05 A bis 16 A
Polzahl
  • 1-polig
Montage
  • Tragschiene
Anschlüsse
  • Schraubanschlüsse
Betätigung
  • Handauslöser
  • Druckknopf
Hilfskontakte
  • ohne Hilfskontakte
Spritzwasserschutz
  • ohne Spritzwasserschutz
Beleuchtung
  • ohne Beleuchtung
Lebensdauer 5000 Schaltspiele mit 1 x IN, induktiv
5000 Schaltspiele mit 2 x IN, induktionsarm
Schaltvermögen Icn 0,05...0,8 A: selbstbegrenzend
1...2 A: 200 A
2,5...16 A: 400 A
Zulassungen VDE, CSA, UL

Zubehör

Zubehör

BestellnummerBeschreibung
X 210 589 01/02Verbindungsketten -K10
01 = 2,5 mm2 schwarz
02 = 1,5 mm2 braun
X 222 540 01Verbindungsschiene
Y 307 851 01Endkappe für Verbindungsschiene 1-pol.
Y 308 551 01Einspeiseklemme

Anwendungen

Anwendungen

  • Automobilproduktion
  • Chemie, Öl & Gas
  • Maschinenbau
  • Pharma & Food
  • Stahlindustrie
  • Telekommunikation
  • Minus DC 28 V
  • Minus DC 48 V
  • Minus DC 72 V
  • Automation
