Typ 2215-L

~ 67 mm

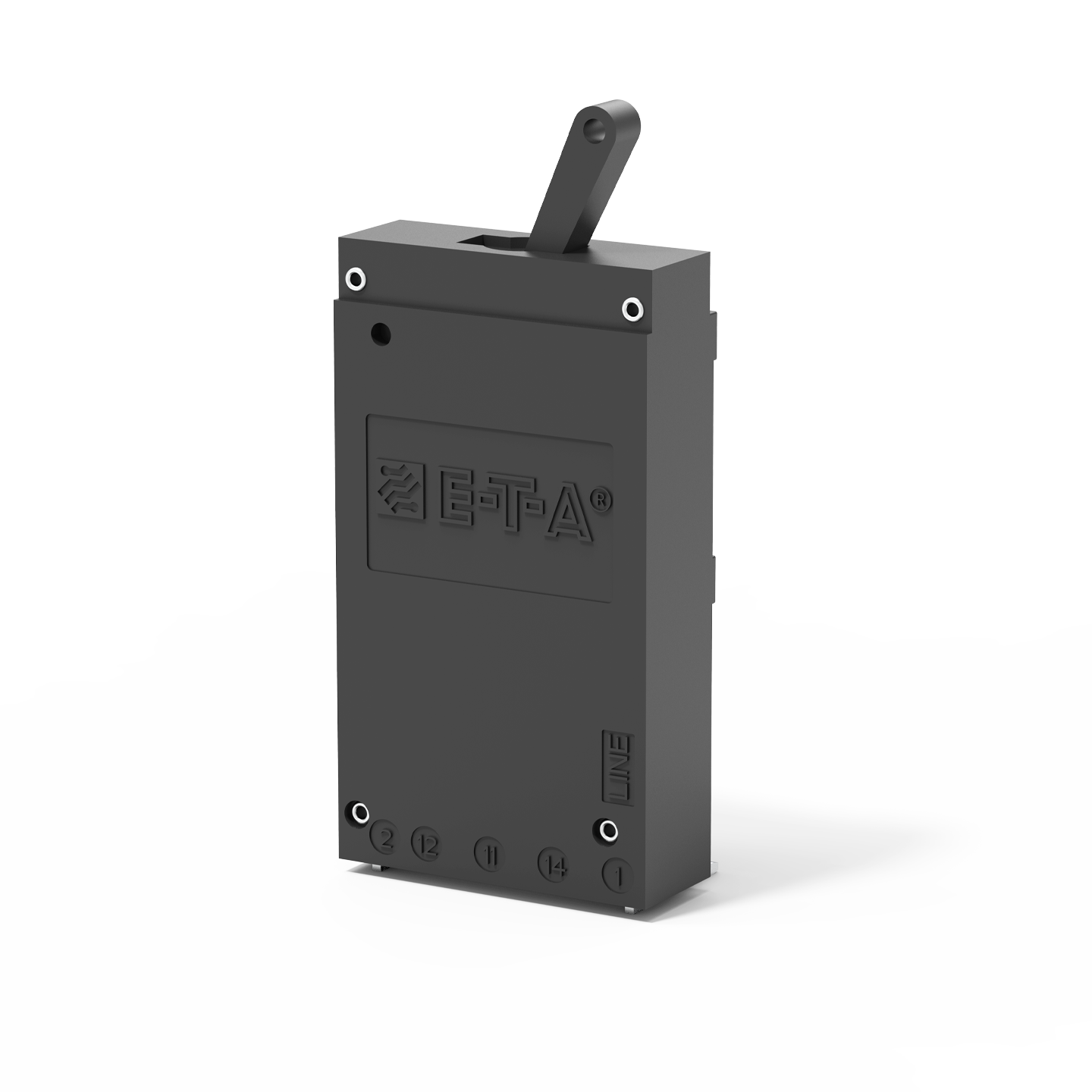

Typ 2215-L von E-T-A: Einpoliger, thermisch-magnetischer Schutzschalter in Kleinbauweise mit Kipphebelbetätigung.

Kurzbeschreibung

Datenblatt

Einpoliger, thermisch-magnetischer Schutzschalter in Kleinbauweise mit Kipphebelbetätigung, Printplattenbefestigung, unbeeinflussbarer Freiauslösung, verschiedenen Kennlinien und wahlweise Hilfskontakten.

Einsetzbar auch in Stromverteilungssystemen.

Entspricht der Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TM.

Technische Daten

Nennspannung
  • AC 250 V (50/60 Hz)
  • DC 50 V
    (höhere Gleichspannungen auf Anfrage)
  • UL: DC 75 V
Nennstrom von 0,05 A bis 10 A
(höhere Nennströme auf Anfrage)
Polzahl 1-polig
Montage Printplatte
Anschlüsse Lötanschlüsse
Steckanschlüsse
Betätigung Handauslöser
Kipphebel
Hilfskontakte mit Hilfskontakten
ohne Hilfskontakte
Spritzwasserschutz ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer 10 000 Schaltspiele mit 1 x IN
Schaltvermögen Icn 300 A
Zulassungen CSA, UL

Anwendungen

  • Automation
  • Minus DC 28 V
  • Minus DC 48 V
  • Minus DC 72 V
  • Telekommunikation & Datencenter
