ESX10
Elektronischer Sicherungsautomat, ESX10, DC 24 V, steckbar, feste Stromstärke, Kanalzahl 1
Typ: Modul 18plus
Kurzbeschreibung

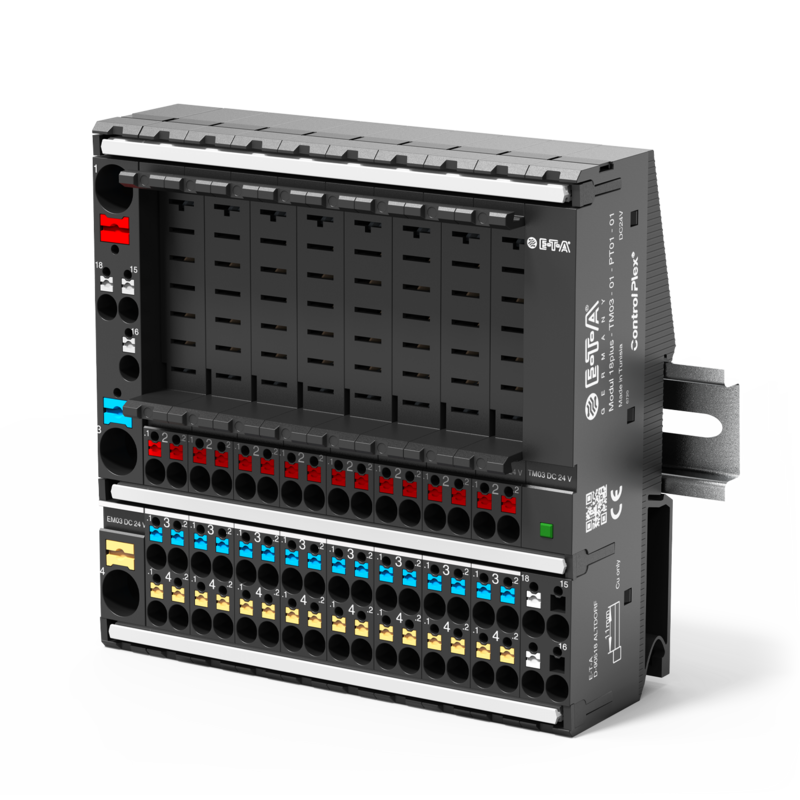

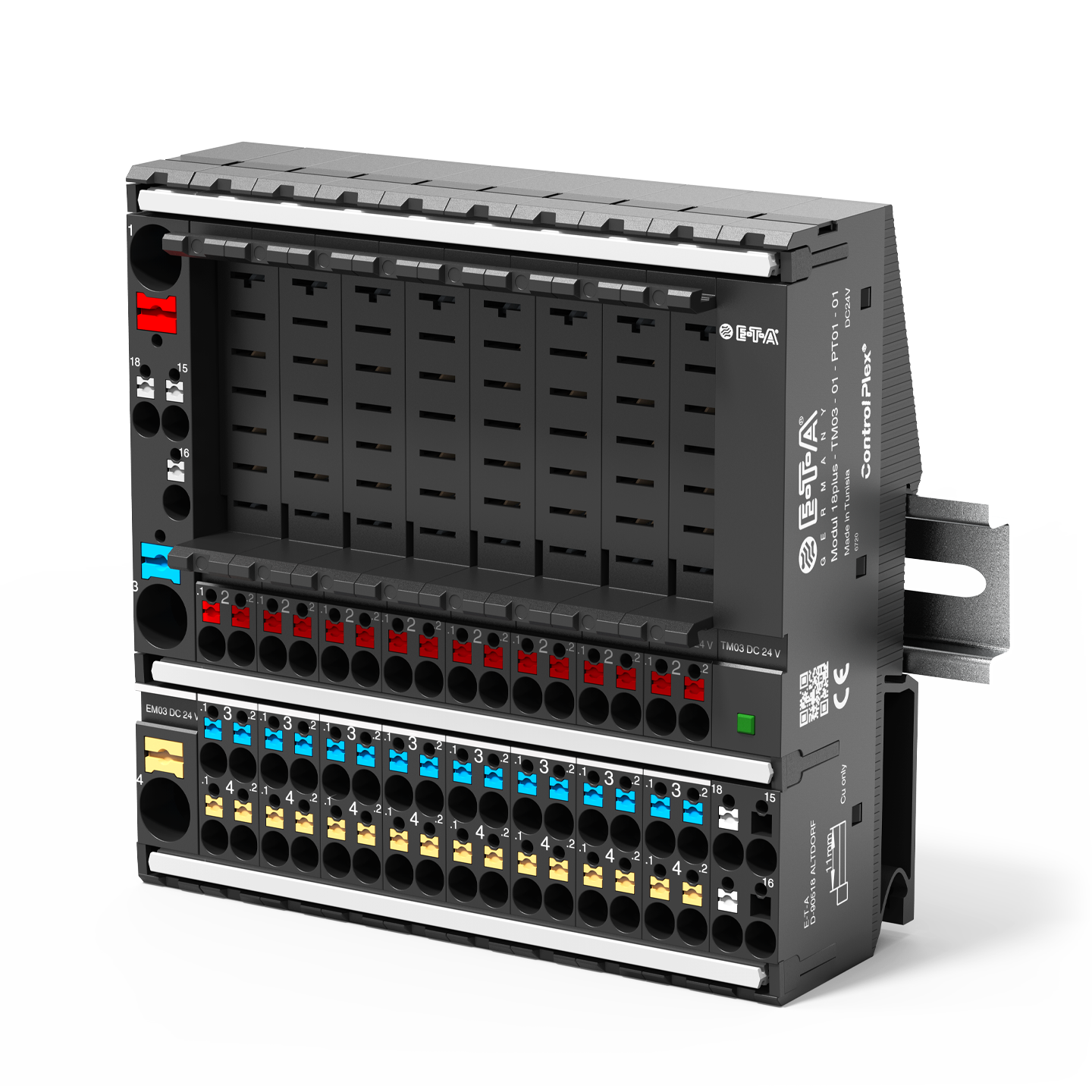

Das neue Stromverteilungssystem vom Typ Modul 18plus ist eine kompakte Verdrahtungslösung für alle Last- und Signalleitungen der DC 24 V-Steuerspannung, egal ob dezentrale Energieverteilungen oder zentrale Anlagenkonzepte. Das System lässt sich mit verschiedenen E-T-A Schutzschaltern und Sicherungsautomaten bestücken und beinhaltet ein komplettes Montage- und Stromverteilungssystem in zeitgemäßer Push-in Technologie für DIN-Hutschienen-Montage.
Technische Daten
| Montage | DIN-Schiene |
|---|---|
| Schutzschaltertyp |
elektronisch thermisch-magnetisch |
| Max. Nennspannung | DC +24 V |
| Anzahl der Kanäle | 1 x 12 nicht redundant |
| Für Schutzschalter Typ |
2210 1-polig 2210 2-polig ESS30 ESX10 |
| Einspeisung | nicht redundant |
| Einspeisung max. Nennstrom | 100 A |
| Einspeisung Anschlussform | Federkraftklemmen |
| Lasten max. Nennstrom | 125 |
| Signalisierung | Schließer in Reihe geschalten |
| Betriebstemperaturbereich | -30 … +60 °C |
| Weitere technische Daten |
Erhalten Sie auf Anfrage |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| Y30775401 |
Klemmbügel |
|
| Y31197801 |
Rasthaken für Gerät ESS30-S |
|
| SB-S11-P1-01-1-1A |
Signalbrücke |
|
| X22261102 |
Stromschiene |
|
| X22357101 |
Stromschiene |
Anwendungen
- (Stahlindustrie)
- Automation
- Automobilproduktion
- Chemie, Öl & Gas
- Erneuerbare Energien
- Kraftwerkstechnik DC 24 V
- Maschinenbau
- Pharma & Food
- Schienenfahrzeuge
Downloads
Datenblatt / Erklärungen
- Broschüre 835.1 KB
- Auschreibungstext 7.4 KB
- Konformitätserklärung 114.3 KB
CAD-Data: | 3
- t-18plus-amxx-xx-ptxx-xx.zip 5.5 MB
- t-18plus-emxx-xx-ptxx-x.zip 5.4 MB
- t-18plus-smxx-xx-ptxx-xx.zip 2.9 MB
Videos
Beim Abspielen werden Daten an YouTube gesendet. Weitere Informationen hier.
Stromverteiler Modul18plus - kompakt, sicher, modular
Das neue Stromverteilungssystem vom Typ Modul 18plus beinhaltet eine kompakte Verdrahtungslösung für alle Last- und Signalleitungen der DC 24 V-Steuerspannung.
Die ausgesprochen flexible Handhabung erleben Sie in dieser Animation.
