Typ: ESX10

Kurzbeschreibung

60 mm

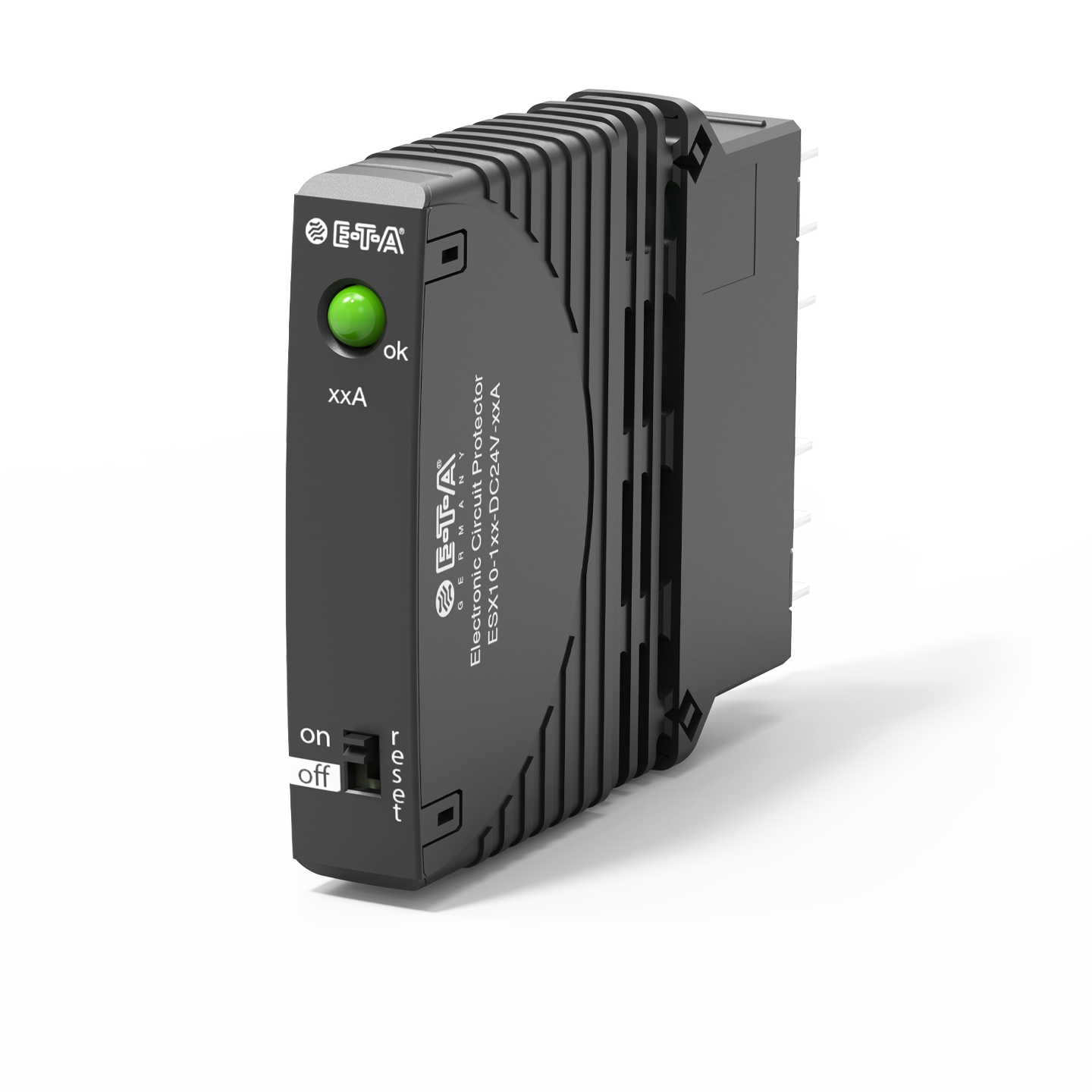

Der elektronische Sicherungsautomat ESX10 aus der E-T-A Familie »Überstromschutz für 24 V DC Schaltnetzteile« – schützt jeden einzelnen Lastkreis vor Überlast und Kurzschluss und schaltet die Last im Fehlerfall elektronisch und selektiv ab. Zur Anpassung an die Lastverhältnisse ist der ESX10-Nennstrom in festen Werten von 0,5 A bis 12 A eingestellt. Betriebs- und Fehlerzustände werden durch eine dreifarbige LED und integrierte Signalkontakte angezeigt. Varianten mit elektronischem Reseteingang und Statusausgang stehen zur Verfügung.

Die schmale Baubreite von nur 12,5 mm, die geringe Einbautiefe von 70 mm und die Einsatzmöglichkeit mit den E-T-A-Stromverteilungssystemen Modul 17plus und SVS02 garantieren eine platzsparende und schnelle Hutschienenmontage der Komponenten im Schaltschrank.

Downloads

Techn. Daten

Technische Daten

Betriebsspannung  DC 24 V (18...32 V)
Nennspannung
  • DC 24 V
Nennstrom  0.5 A
1 A
2 A
3 A
4 A
6 A
8 A
10 A
12 A
Polzahl
  • 1-polig
Lastkreisabtrennung
  • bei Kurzschluss: typ. 100 ms
    bei Überlast: typ. 3 s
Strombegrenzung
  • typ. 1,8 / 1,5 / 1,3 x IN
Signalausgang  DC 30 V / max. 0,5 A (Öffner oder Schließer)
DC 10 V / min. 10 mA (Öffner oder Schließer)
Statusausgang: max. 0,2 A (kurzschlussfest)
Anzeigen
  • 1 LED grün/orange/rot: Betriebszustand
Temperaturbereich  0...+50 °C
Anschlüsse
  • Flachsteckanschlüsse 6,3 mm
Montage auf Modul 17plus
Zulassungen UL 2367
UL 508
CSA C22.2 No: 14
TÜV Süd/ATEX - Zulassung
IEC/EN 60079-0/-14/-15

Zubehör

Zubehör

BestellnummerBeschreibung
17plusStromverteilungssystem
23-P10-SiKlemmbrett
63-P10-SiKlemmbrett
SB-S11-P1-01-1-1ASignalbrücke
X 210 588 01-04Verbindungsketten -P10
01 = 1,5 mm2 braun
02 = 2,5 mm2 schwarz
03 = 2,5 mm2 rot
04 = 2,5 mm2 blau
X 211 156 01Mantelklemme
X 222 004 01Universalendhalter
X 222 005 01-03Signal-, Einspeiseschiene
01 = blau
02 = rot
03 = grau
Y 303 824 01Abdeckung für Verbindungsschiene
Y 307 016 01/11Einspeiseschiene
Y 307 754 01Klemmbügel
Y 307 942 61Beschriftungsschild
Y 308 729 01Klemmfeder
X 211 157 01/02Verbindungsschienen für Stecksockel
01 = mit Anschlussklemme
02 = ohne Anschlussklemme

Anwendungen

Anwendungen

  • Automobilproduktion
  • Chemie, Öl & Gas
  • Kraftwerkstechnik DC 24 V
  • Maschinenbau
  • Pharma & Food
  • Stahlindustrie
  • Automation
