Typ MPR20
Kurzbeschreibung
Das MPR20 ist ein monostabiles elektromechanisches Leistungsrelais. Durch eine integrierte Steuerelektronik wird der Stromverbrauch in der Halteleistung um den Faktor 10 gegenüber normalen Leistungsrelais reduziert. Es kann sowohl 300 A schalten als auch tragen. Das Relais schaltet durch seine Monostabilität bei unterbrochener Stromversorgung sofort in seinen ursprünglichen Zustand, was als zusätzlicher Sicherheitsfaktor betrachtet wird. Die Reduktion der Halteleistung sowie der Anzugsleistung ermöglicht den direkten Anschluss ans Steuergerät und sorgt trotz Monostabilität für zusätzliche Kosten- und Umweltvorteile. Durch die Nutzung der klassischen Anschlusstechniken und Befestigungsmaße kann das MPR20 konventionelle Relais schnell und einfach ersetzen.
- Reduzierter Kraftstoffverbrauch und CO2-Ausstoß durch eine um bis zu 90 % geringere Halteleistung
- Flexibler Einbau für anspruchsvolle Anwendungen durch kompakte, robuste, wasser- und staubdichte Bauart
- Geringerer Einbauaufwand durch direkten Anschluss an das Steuergerät

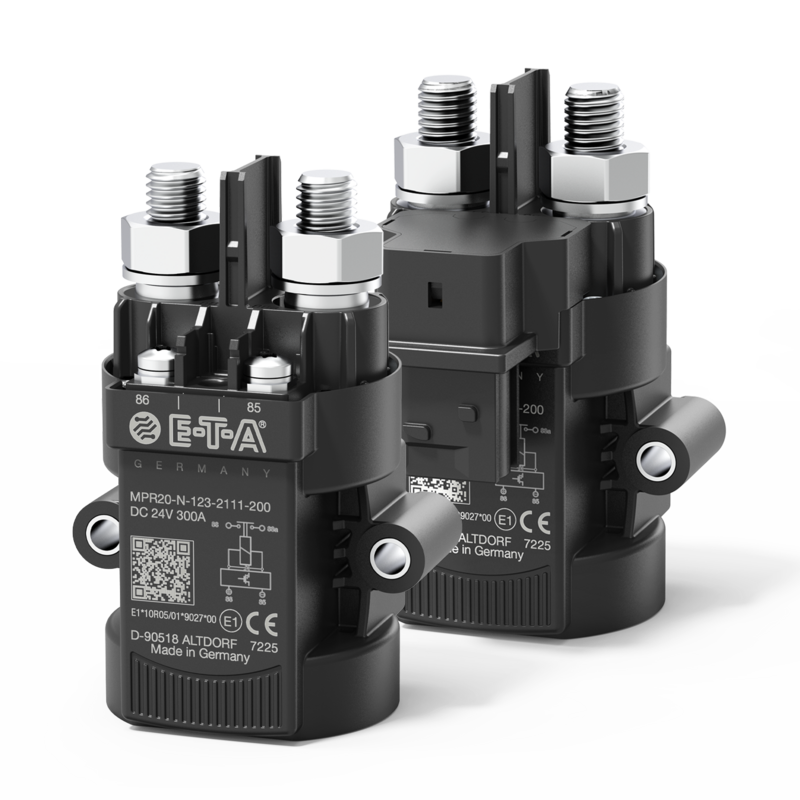

NEU! Jetzt auch mit robustem Steckanschluss erhältlich – kompatibel zur HDSCS Steckerserie.
NEU! Erweiterung auf 48 V im Lastkreis
Sparen Sie Kosten und Zeit
- durch schnelle und fehlerfreie Montage
- dank Abschirmung der Steuerkontakte vor Umwelteinflüssen
- durch die hohe Beständigkeit gegen Vibrationen und mechanischer Belastung
Technische Daten
Nennspannung |
DC 12 V DC 24 V DC 48 V |
---|---|
Betriebsspannung |
DC 16...32 V DC 9...16 V |
Dauerstrom |
100 A 200 A 300 A |
Polzahl | 1-polig |
Temperaturbereich | -40 °C …. + 85 °C |
Anschlüsse |
Lastanschlüsse M8 bzw. M10, Steueranschlüsse M4 bzw. HDSCS |
Montage |
Bohrungen mit Compression Limiter Fussflansch M4 Buchsen auf der Seite und Fuß Seitenflansch |
Bauform | Zylindrisches Gehäuse |
Besonderheit |
Mechanisches Leistungsrelais für harte Einsatzbedingungen mit monostabilen Antrieb. Besonders stromsparend durch eine elektronische Ansteuerung des monostabilen Antriebs, die während des Betriebs den Stromverbrauch um den Faktor 10 reduziert. |
Kontaktsystem Typ | mechanisch |
Zulassungen | KBA E1 (ECE-R10) |
Anwendungen
- Boote & Fahrzeuge
- Fahrerlose Transportsysteme (FTS)
- Gabelstapler
- Kraftfahrzeuge
- Nutzfahrzeuge
- Schienenfahrzeuge
