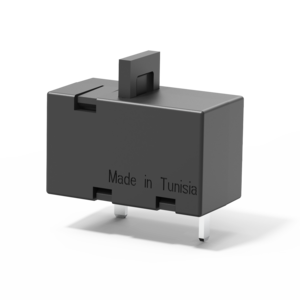

1410-L1
Flinker, thermischer Geräteschutzschalter
in Kleinbauweise, Leiterplattenmontage,
einpolig
Typ: 1410-G1
Kurzbeschreibung
Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem. Zuverlässiges Schaltverhalten durch Sprungschaltkontakt. Signalisierung des ausgeschalteten Zustands über Hilfsstromkreis möglich, Gewindehalsbefestigung. Bei verstärktem Druck auf den Rückstellknopf im Ein-Zustand kann es Unterbrechungen geben. Nur geringe Temperaturempfindlichkeit.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 0,63 A bis 10 A |
| Polzahl | 1-polig |
| Montage | Gewindehals |
| Anschlüsse | Steckanschlüsse |
| Betätigung | Druckknopf |
| Hilfskontakte | ohne Hilfskontakte |
| Spritzwasserschutz |
mit Spritzwasserschutz ohne Spritzwasserschutz |
| Beleuchtung | ohne Beleuchtung |
| Lebensdauer |
AC 240 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv 2,5...10 A 500 Abschaltungen mit 2 x IN, ind.arm DC 50 V: 0,63...2,25 A 00 Abschaltungen mit 2 x IN, induktiv DC 28 V: 2,5...10 A 500 Abschaltungen mit 2 x IN, induktiv |
| Schaltvermögen Icn |
0,63...2 A: 12 x IN 2,5...8 A: 8 x IN AC, max 50 A 10 A: 6 x IN AC 3,15...10 A: 10 x IN DC |
| Zulassungen | VDE, CSA, UL |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| Y 307 117 02 |
Kunststoff-Rändelmutter 3/8" |
|
| Y 300 192 01 |
Sechskantmutter Messing, vernickelt, 3/8" |
Anwendungen
- Beleuchtungstechnik
- Medizintechnik
- Minus DC 48 V
- Telekommunikation & Datencenter
- Werkzeuge, Haushalts- und Gartengeräte
