Typ: 3130-F

Kurzbeschreibung

~ 51 mm

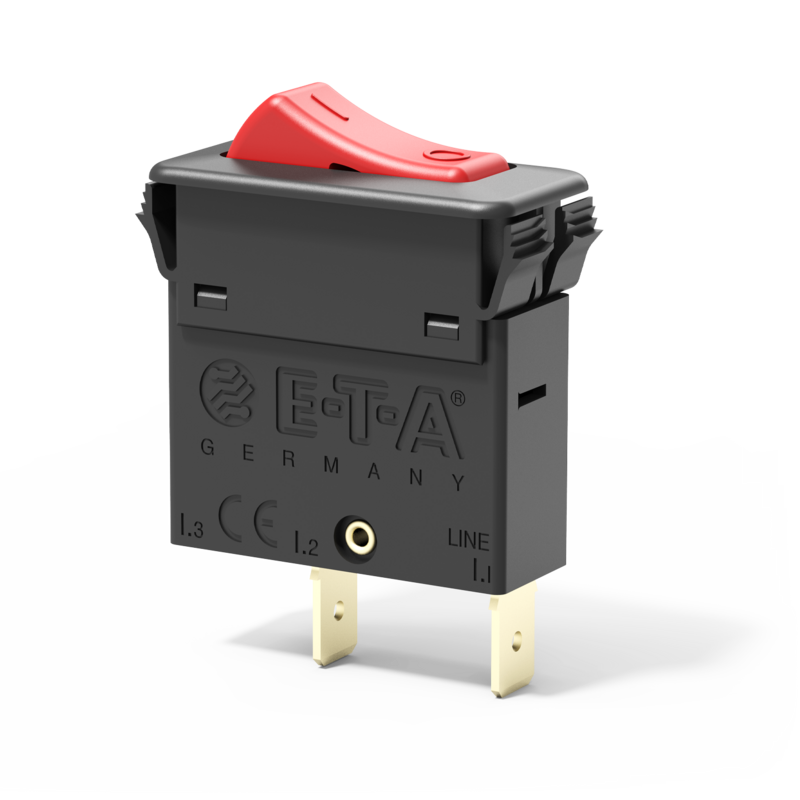

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe, Frontmontage. Schaltwippe kann auf Wunsch beleuchtet und in verschiedenen Farben geliefert werden. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung.

Als Sonderversion gibt es eine einpolige Kombination Schutzschalter/ Ein-Aus-Schalter mit Schaltwippe. Das Gerät erfüllt im Betätigungsbereich die Spritzwasserschutzklasse IP40.

Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO.

Auch erhältlich in Kombination mit C14 - Gerätestecker als platzsparendes Kaltgerätesteckermodul.

Technische Daten

Nennspannung
  • 3 AC 415 V
  • AC 240 V
  • DC 50 V
  • UL/CSA: 3 AC 250 V
  • UL/CSA: AC 250 V
Nennstrom von 0,1 A bis 20 A  1-polig
von 0,1 A bis 16 A  2- und 3-polig
Polzahl 1-polig
2-polig
3-polig
Montage Flansch
Anschlüsse Schraubanschlüsse
Steckanschlüsse
Betätigung Wippe
Hilfskontakte ohne Hilfskontakte
Spritzwasserschutz mit Spritzwasserschutz
ohne Spritzwasserschutz
Beleuchtung mit Beleuchtung
ohne Beleuchtung
Lebensdauer 30 000 Schaltspiele mit IN, induktiv, 1- u. 3-polig

50 000 Schaltspiele mit IN, induktiv, 2-polig
Schaltvermögen Icn 0,1...2 A: 10 x IN

2,5...20 A: 150 A 1-polig

2,5...16 A: 250 A 2-polig

2,5...12 A: 150 A 3-polig

14...16 A: 130 A 3-polig
Zulassungen VDE, UL, CSA

Zubehör

Bestellnummer Beschreibung
X 221 258 01

Spritzwasserschutz für 3-polige Ausführung

X 222 420 ...

Schaltwippe mit verschiedenen Symbolen

Anwendungen

  • Beleuchtungstechnik
  • Boote & Fahrzeuge
  • Medizintechnik
  • Minus DC 48 V
  • Telekommunikation & Datencenter
  • Werkzeuge, Haushalts- und Gartengeräte
