Typ 1610-92

~ 30 mm

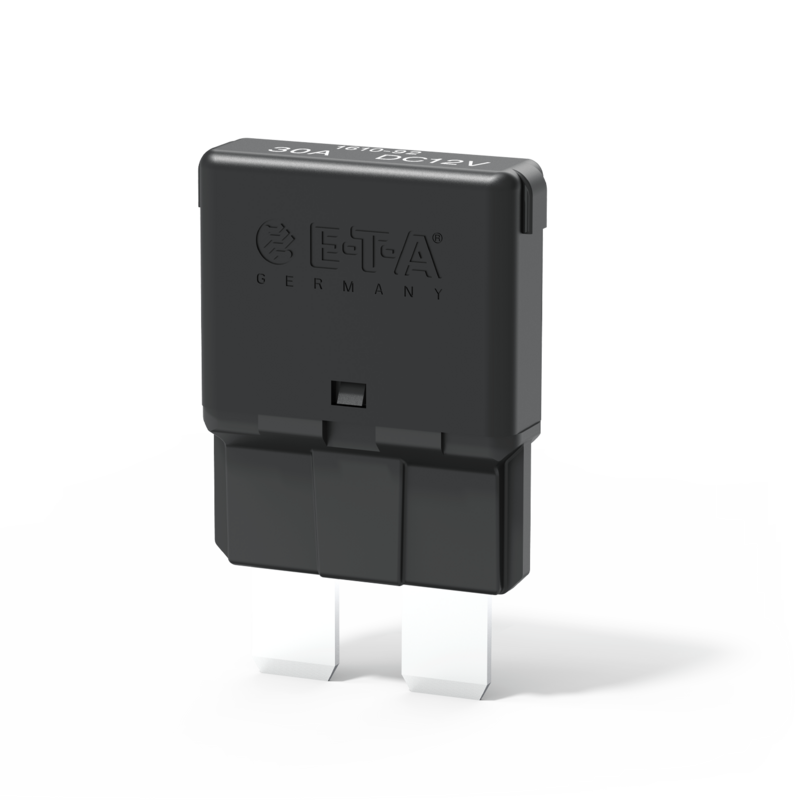

Typ 1610-92 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

Kurzbeschreibung

Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform und wahlweise mit farbigem Handauslöser oder farbiger Gehäusekappe. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3. Normale Kennlinie nach ISO 10924.

Geräteversion 1616 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe). Flinke Kennlinie nach ISO 10924 zum direkten Austausch der KFZ Sicherungen.

Technische Daten

Nennspannung
  • DC 12 V
Nennstrom von 5A bis 30A
Polzahl 1-polig
Montage Stecksockel
Anschlüsse Steckanschlüsse
Betätigung ohne Betätigung
Hilfskontakte ohne Hilfskontakte
Spritzwasserschutz ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer 300 Abschaltungen mit <= 50 A
Schaltvermögen Icn >= 3 Abschaltungen mit 150 A oder

>=1 Abschaltung mit 2000 A
Zulassungen UL 1500

Zubehör

Bestellnummer Beschreibung
12-P10/-J20/-A10

Stecksockel

X21058801-04

Verbindungsketten -P10

01 = 1,5 mm2 braun



02 = 2,5 mm2 schwarz



03 = 2,5 mm2 rot



04 = 2,5 mm2 blau

X21115701/02

Verbindungsschienen für Stecksockel



01 = mit Anschlussklemme



02 = ohne Anschlussklemme

Anwendungen

  • Beleuchtungstechnik
  • Boote & Fahrzeuge
  • Kraftfahrzeuge
  • Nutzfahrzeuge
