3131-B
Einpoliger Dreistellungsschalter, spritzwassergeschützt (IP66)

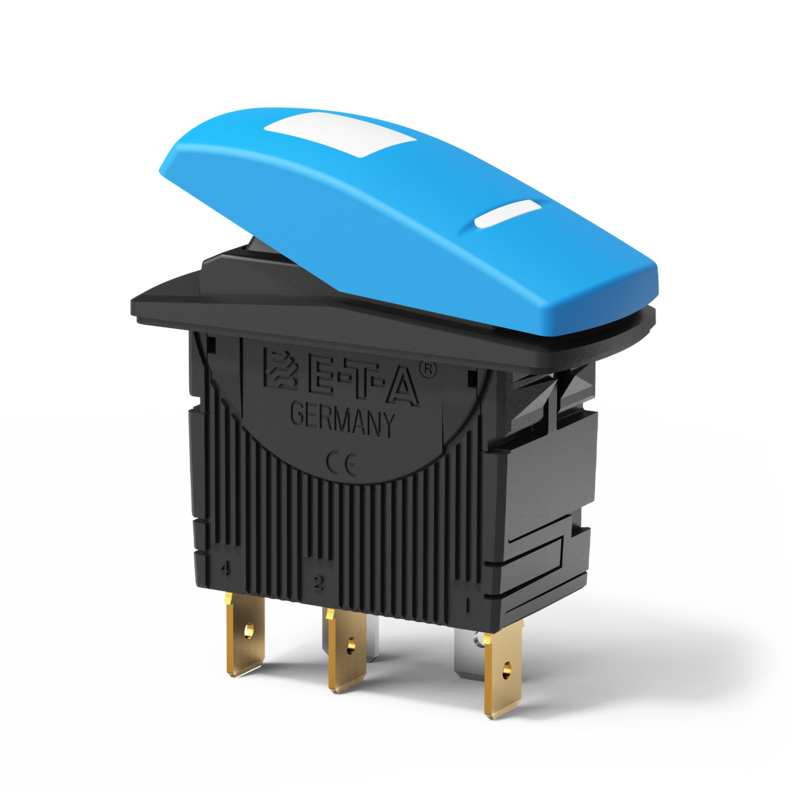

Typ 3131-A
~ 51 mm
Kurzbeschreibung
Einpolige Kombination Schutzschalter/Ein-Aus-Schalter mit Schaltwippe. Soft-Touch-Wippe ist in verschiedenen Farben und Beschriftungssymbolen verfügbar. Das Gerät erfüllt im Betätigungsbereich die Spritzwasserschutzklasse IP66.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 0,1 A bis 20 A |
| Polzahl | 1-polig |
| Montage | Flansch |
| Anschlüsse |
Schraubanschlüsse Steckanschlüsse |
| Betätigung | Wippe |
| Hilfskontakte | ohne Hilfskontakte |
| Spritzwasserschutz | ohne Spritzwasserschutz |
| Beleuchtung |
mit Beleuchtung ohne Beleuchtung |
| Lebensdauer | 30 000 Schaltspiele mit 1 x IN, induktiv |
| Schaltvermögen Icn |
0,1...2 A: 10 x IN 2,5...20 A: 200 A |
| Zulassungen | UL 1500 Ignition Protected UL 1077 VDE (EN 60934) |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| X3131 |
Anbauteil für Gerät 3131 mit verschiedenen Beschriftungssymbolen |
|
| Y30879001 |
Montagerahmen Seitenmodul |
|
| Y30879101 |
Montagerahmen Mittelmodul |
Anwendungen
- Beleuchtungstechnik
- Boote & Fahrzeuge
- Medizintechnik
- Werkzeuge, Haushalts- und Gartengeräte
Downloads
Datenblatt / Erklärungen
- Datenblatt 523.4 KB
- Produktflyer 1.3 MB
- Konformitätserklärung 89.9 KB
