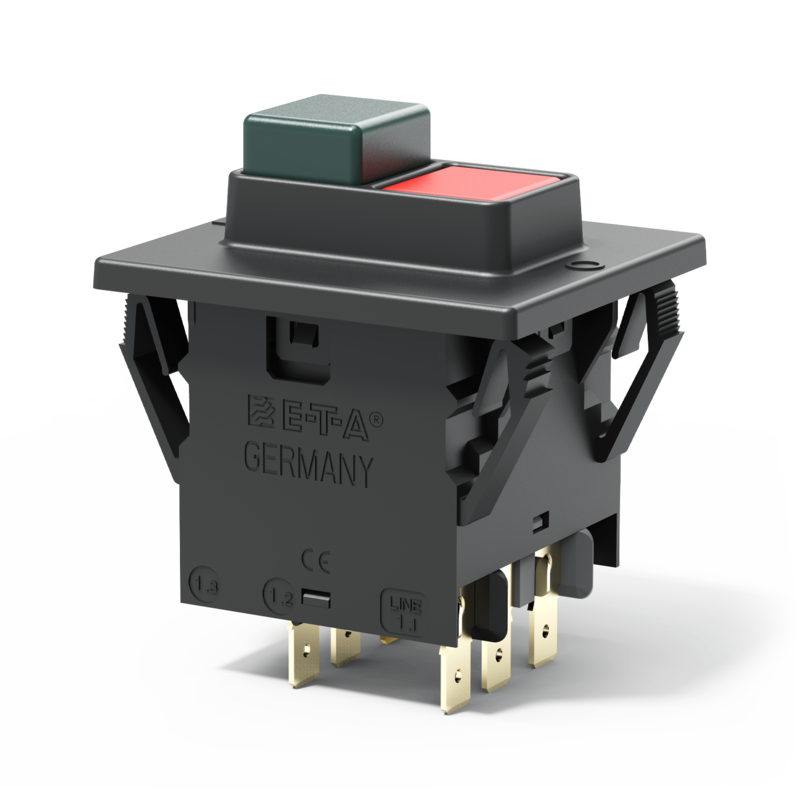

Typ 3140
~ 62 mm
Kurzbeschreibung
Kombination 3-poliger Schutzschalter/Ein-Aus-Schalter mit Druckknöpfen, Frontmontage. Druckknopffarben grün/rot. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Mit einem zusätzlichen, integrierten Spritzwasserschutz kann eine Schutzart von IP66 im Betätigungsbereich erreicht werden.
Entspricht der Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO.
Anbauteile: Unterspannungsauslösung
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 0,1 A bis 16 A |
| Polzahl | 3-polig |
| Montage | Flansch |
| Anschlüsse |
Schraubanschlüsse Steckanschlüsse |
| Betätigung | Druckknopf |
| Hilfskontakte |
mit Hilfskontakten ohne Hilfskontakte |
| Spritzwasserschutz |
mit Spritzwasserschutz ohne Spritzwasserschutz |
| Beleuchtung | ohne Beleuchtung |
| Lebensdauer |
0,1...14 A 10 000 Schaltspiele mit 1 x IN, induktiv 15...16 A 10 000 Schaltspiele mit 1 x IN, induktionsarm |
| Schaltvermögen Icn |
0,1...2 A: 10 x IN 2,5...16 A: 150 A |
| Zulassungen | VDE, CCC, UL |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| X3120-S |
Signalkontaktmodul |
|
| X3140-U |
Unterspannungsmodul |
Anwendungen
- Beleuchtungstechnik
- Telekommunikation & Datencenter
- Werkzeuge, Haushalts- und Gartengeräte
