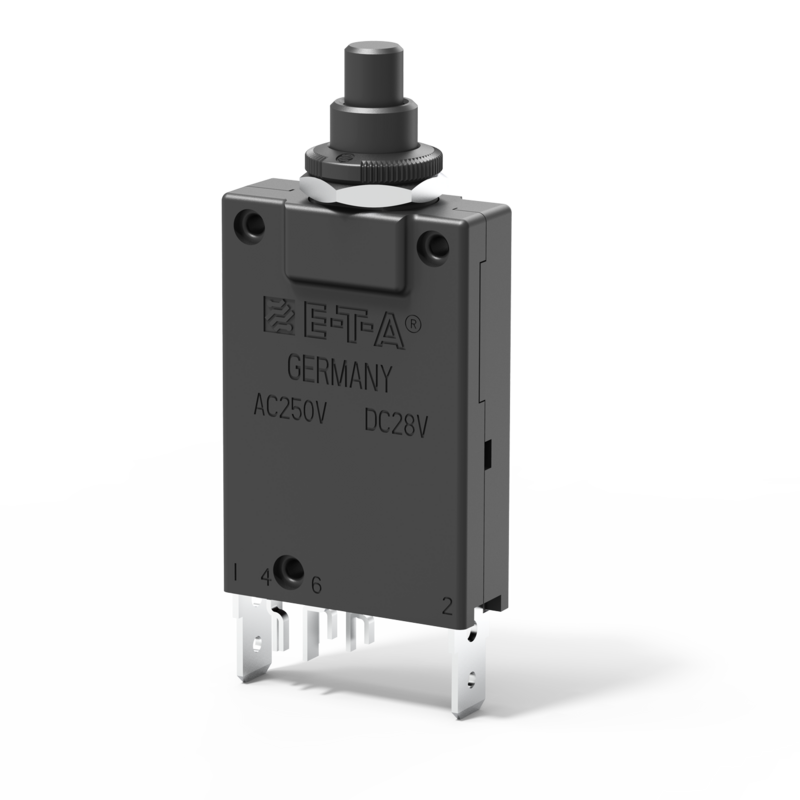

Typ: 2-6400
Kurzbeschreibung
~ 80 mm
Einpoliger, thermischer Schutzschalter mit Hilfskontakten und verschiedenen Montagemöglichkeiten. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): R(M)-Typ, TO.
Techn. Daten
Technische Daten
| Nennspannung |
|
| Nennstrom |
von 0,05 A bis 16 A |
| Polzahl |
1-polig |
| Montage |
Gewindehals |
| Anschlüsse |
Steckanschlüsse Lötanschlüsse |
| Betätigung |
Druckknopf |
| Hilfskontakte |
mit Hilfskontakten |
| Spritzwasserschutz |
mit Spritzwasserschutz ohne Spritzwasserschutz |
| Beleuchtung |
ohne Beleuchtung |
| Lebensdauer | 5000 Schaltspiele mit 2 x IN, induktiv |
| Schaltvermögen Icn | 10 x Nennstrom |
| Zulassungen | VDE, CSA, UL |
Zubehör
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| X 200 798 02 | Weichplastik-Schutzkappe transparent | |
| X 200 799 01 | Schutzkappe transparent | |
| X 200 801 03 | Schutzkappe schwarz mit O-Ring |
|
| X 200 801 08 | Schutzkappe transparent mit O-Ring | |
| X 201 296 01 | Schutzkappe schwarz ohne O-Ring | |
| X 201 296 03 | Schutzkappe schwarz mit O-Ring | |
| X 210 663 01 | Weichplastik-Schutzkappe transparent mit Rändelmutter | |
| X 210 739 01 | Schutzkappe schwarz mit Sechskantmutter | |
| Y 300 116 02 | Sechskantmutter Gewinde M12 | |
| Y 300 192 01 | Sechskantmutter Messing, vernickelt, 3/8" | |
| Y 302 065 01 | Rändelmutter Gewinde M12 | |
| Y 307 117 02 | Kunststoff-Rändelmutter 3/8" |
Anwendungen
Anwendungsgebiete
- Werkzeuge, Haushalts- und Gartengeräte
Downloads
Datenblatt
354.1 KB
