Typ: 3120-N

~ 53 mm

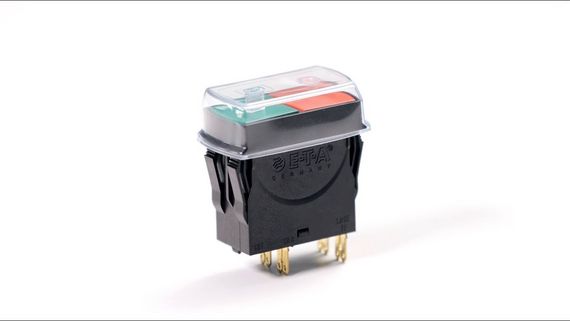

Typ 3120-N von E-T-A: Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-...

Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-... vereint Überstrom­schutz und die Funktion eines Ein-Ausschalters in einer Komponente. Auslöseelement ist ein Thermobimetall. Typ 3120-N...-....T1-... ist daher ideal geeignet für den Überlastschutz von Motoren, Pumpen, Transformatoren und Leitungen. Nach einer Auslösung ist er sicher, einfach und schnell wiedereinschaltbar. Die positive Freiauslösung sorgt selbst bei blockiertem Betätigungselement für eine sichere Trennung des Stromkreises.

Auch erhältlich mit thermisch-magnetischer Auslösung (Typ 3120-N...-...M1-...), als Schalter (nach IEC/EN 61058) oder in Kombination mit C14/C20-Gerätestecker (Kaltgerätesteckermodul).

Ihr Nutzen:

  • Maximale Geräteverfügbarkeit durch optimal auf den Verbraucher abgestimmten Überlastschutz (Vermeidung unnötiger Frühaus­lösungen) und schnelles Wiedereinschalten
  • Reduzierter Montage- und Verkabelungsaufwand
  • Geringerer Platzbedarf
  • Verringerte Dispositions- und Lagerkosten
  • Erhöhte Gesamtzuverlässigkeit

Technische Daten

Nennspannung
  • AC 240 V, DC 50 V
  • AC 415 V auf Anfrage
Nennstrom 0,1…20 A
(bis 30 A auf Anfrage, nur 1-polig)
Polzahl 1-polig
2-polig
Montage Flansch
Anschlüsse Schraubanschlüsse
Steckanschlüsse
Betätigung Druckknopf
Wippe
Spritzwasserschutz mit Spritzwasserschutz
ohne Spritzwasserschutz
Beleuchtung mit Beleuchtung
ohne Beleuchtung
Lebensdauer 1-polig
AC 240 V:
0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv

DC 50 V:
0,1...4 A 30 000 Schaltspiele mit 1 x IN, induktiv
4,5...16 A 30 000 Schaltspiele mit 1 x IN, ind.arm

DC 28 V:
0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv

2-polig
AC 240 V:
0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv
17...20 A 30 000 Schaltspiele mit 1 x IN, induktiv

DC 50 V:
0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv
17...20 A 10 000 Schaltspiele mit 1 x IN, induktiv
Schaltvermögen Icn (IEC/EN 60934)
1, 2-polig: IN 0,1 ... 2 A, UN AC 240 V / DC 50 V, Icn 10 x IN
1-polig: IN 2,5 ... 10 A, UN DC 50 V, Icn 50 A
1-polig: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 200 A
2-polig: IN 2,5 ... 20 A, UN DC 50 V, Icn 250 A
2-polig: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 300 A
Zulassungen VDE, UL, CSA, CCC, KC

Zubehör

Bestellnummer Beschreibung
Y31214001

Verbindungsadapter

Y30427501

Spritzwasserschutz schwarz

Y30367501

Klemmrahmen für -F3/N3...

Einbauwanddicke < 2 mm

Y30367502

Klemmrahmen für -F3/-N3...

Einbauwanddicke < 4 mm

Y30367601

Klemmrahmen für -F5/N5...

Anwendungen

  • Apparate- und Automatenbau
  • Medizintechnik
  • Werkzeuge, Haushalts- und Gartengeräte
